Фазовое и временнóе согласование динамиков на частоте раздела полос.

[SOVA]

Теперь рассмотрю вариант идеально настроенной сисиемы. Именно той, что на рисунке.

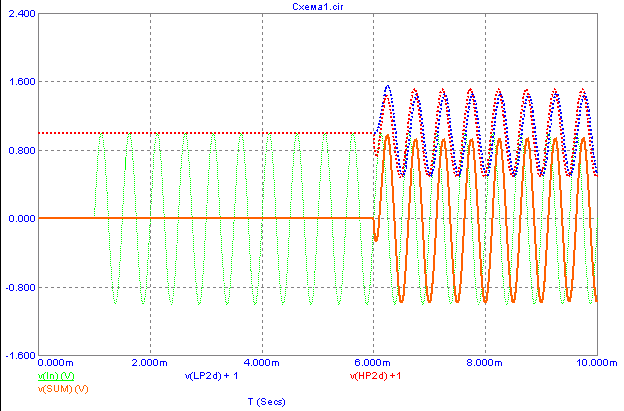

Вот временная характеристика:

Тонкая зелёная линия – исходный сигнал. Сплошная оранжевая – сигнал микрофона.
Смещены для наглядности пунктирные линии динамиков НЧ (синяя) и ВЧ (красная).
Отлично видна задержка входного сигнала на 5 мс, видно непло переходную характеристику системы, также видно нес овсем точное совмещение сигналов НЧ и ВЧ.
Покажу крупнее:

Здесь хорошо видно, что сигнал микрофона задерживается на четверть периода относительно входного сигнала, и сигнал ВЧ опережает сигнал НЧ на 42 мкс.
Для ясности поясняю, что ВЧ инвертирован. Об этом говорит множитель VALUE=-8 в H3!
Теперь покажу АЧХ и ФЧХ такой системы:

Синий цвет - канал НЧ (мидбас), красный - ВЧ (твиттер), зелёный – вся система. На графике АЧХ пунктиром показана АЧХ фильтров без динамиков. Видна неплохая суммарная АЧХ, гладкая, без выбросов, ФЧХ. А также видно, что на частоте раздела полос (2кГц) сигналы НЧ и ВЧ несовпадают. ВЧ немного выше (смотри на график ФЧХ), а значит опережает НЧ. Это согласуется с временным графиком.
Запомните эти картинки, дальше я их изменю до неузнаваемости!
