8" в ЧВ

[tsinik]

Чтобы не наломать дров прошу помощи знающих.

детали

Пока что просчитал и расчертил такой корпус ЧВ под 8", нужен совет как правильно посчитать длинну тонеля в корпусе со скругленными углами, скан корпуса:

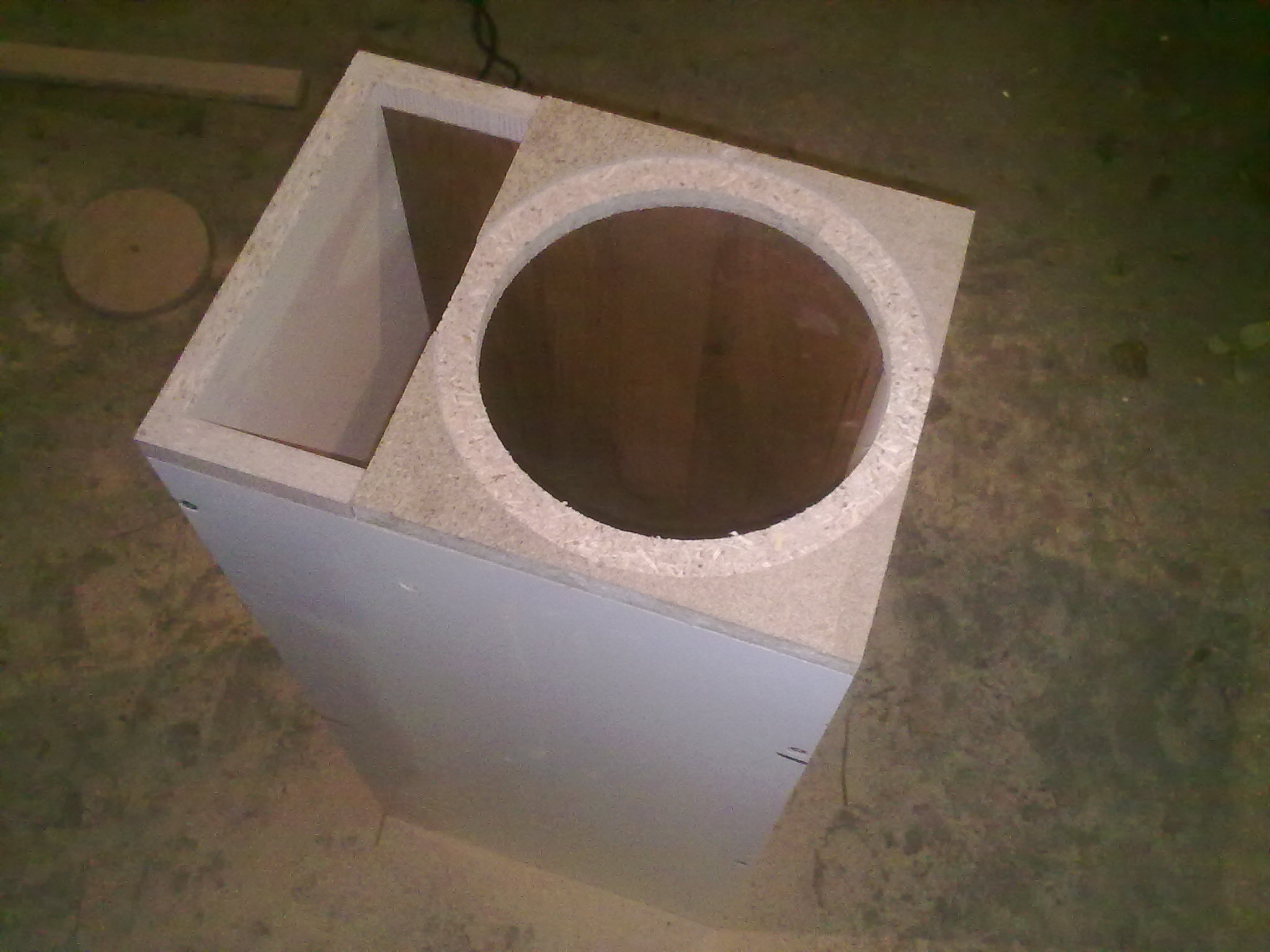

[K.O.S.]

еще не сделал )))

лишние дырки закрыл кругами и пролил поликефиркой. Ничего страшного, это не уасемнаха и 15Вт не 4кВт

[муравей]

Цитата:

Сообщение от tsinik

Чтобы не наломать дров прошу помощи знающих.

детали

Пока что просчитал и расчертил такой корпус ЧВ под 8", нужен совет как правильно посчитать длинну тонеля в корпусе со скругленными углами, скан корпуса:

для того чтоб посчитать сколько конкретно седят скругления нужно знать все размеры ящика, и размер скругления, но на вскидку сантиметров 15-20 ушло

[tsinik]

Скрытый текст

Можно ли сказать по рисунку что красная линия- это и есть длинна тоннеля?

[муравей]

Цитата:

Сообщение от tsinik

Скрытый текст


Можно ли сказать по рисунку что красная линия- это и есть длинна тоннеля?

нет

Скрытый текст

зеленая линия это длинна волны, и синие черточки друг на против друга должны быть одинаковыми, особенно на скруглениях!!!!

[tsinik]

Цитата

Сообщение от муравей

зеленая линия это длинна волны, и синие черточки друг напротив друга должны быть одинаковыми, особенно на скруглениях!!!!

- твоими же словами: длинна волны- есть длинна тоннеля и отмечена зеленой линией...
Во, всё просто и понятно, спасибо.

[муравей]

Цитата:

Сообщение от tsinik

- твоими же словами: длинна волны- есть длинна тоннеля и отмечена зеленой линией...
Во, всё просто и понятно, спасибо.

да, но длинна волны по центру тоннеля, это очень важно
так как если брать по одной из сторон длинну то получится не верные данные
