SEAT LEON YE.S.Pro. GAME OVER.

[Директор Луны]

Концы проводов заделаны в медные обжимные втулки Dietz.
Наведение марафета (для бонусов и мастерства в проводке) - цветная маркировка проводов и стяжки с маркировкой.

[123andrej]

Блин, эту тему нужно в топе закрепить. Смотрю на исполнение инстала и понимаю, что у меня в авто с таким подходом, проводка просто валяется.
Д. Боря МЕГА
П.с. А темку потихоньку копирую...
П.п.с. Сори за флуд!

[Директор Луны]

Проводка. Продолжение.

Питание ГУ со стороны AC/DC конвертора.



Поскольку в СЕАТе АСС есть только по САN-шине а на момент построения системы цена на CAN-адаптеры была, мягко говоря, не совсем гуманна то ...... убив 2 АКБ сделали разрыв АСС.
Кнопки, устраивающей по дизайну, не нашлось, да и показалось банально. В итоге поселился ключик от какого то раритетного девайса к компьютерной клавиатуре.
Врезали в кожух рулевой колонки, в удобном месте ниже замка зажигания.
Теперь у меня два ключа зажигания - от АВТО и от АУДИОСИСТЕМЫ
пс НИКОГДА не цепляйте ВМЕСТЕ красный и жёлтый провода - смерть АКБ и .....утренние прикуривания даже летом




Питание предусилителя.



Разводка питания со стороны багажного отсека.



Разводка питания со стороны заднего сиденья.




Кое что из неопубликованного....

[newatech]

Цитата:

Сообщение от Директор Луны

Кнопки, устраивающей по дизайну, не нашлось, да и показалось банально. В итоге поселился ключик от какого то раритетного девайса к компьютерной клавиатуре.
Врезали в кожух рулевой колонки, в удобном месте ниже замка зажигания.
Теперь у меня два ключа зажигания - от АВТО и от АУДИОСИСТЕМЫ
пс НИКОГДА не цепляйте ВМЕСТЕ красный и жёлтый провода - смерть АКБ и .....утренние прикуривания даже летом

В ВАГовских замках есть пара контактов s86 которая замыкается, когда вставлен и повернут в любом положении ключ и размыкается, когда вынимаете ключ. Служит для дополнительного оборудования. Или меньше связь со штатной проводкой - меньше наводок?

[Директор Луны]

Цитата:

Сообщение от newatech

В ВАГовских замках есть пара контактов s86 которая замыкается, когда вставлен и повернут в любом положении ключ и размыкается, когда вынимаете ключ. Служит для дополнительного оборудования.

Мне категорически не нравится когда ГУ можно включить только с торчащим из замка зажигания ключом. А алгоритма вставил ключ-повернул-появилось АСС-вынул ключ-АСС осталось в СЕАТЕ нет (ну либо мы плохо искали)ю
Поэтому и сделали как написано выше - разрыв АСС с дополнительной кнопки (ключа).

[р13к36]

На первых фотках питание взято с оригинальной Леоновской шины, на последних с отдельной. Какая причина переделки?

[Директор Луны]

Цитата

Сообщение от р13к36

На первых фотках питание взято с оригинальной Леоновской шины, на последних с отдельной. Какая причина переделки?

Причина, как всегда, банальна - перестраховка в соблюдении Правил.
Это действительно первый вариант
http://autozvuk.org/forum2/attachmen...4&d=1329158585

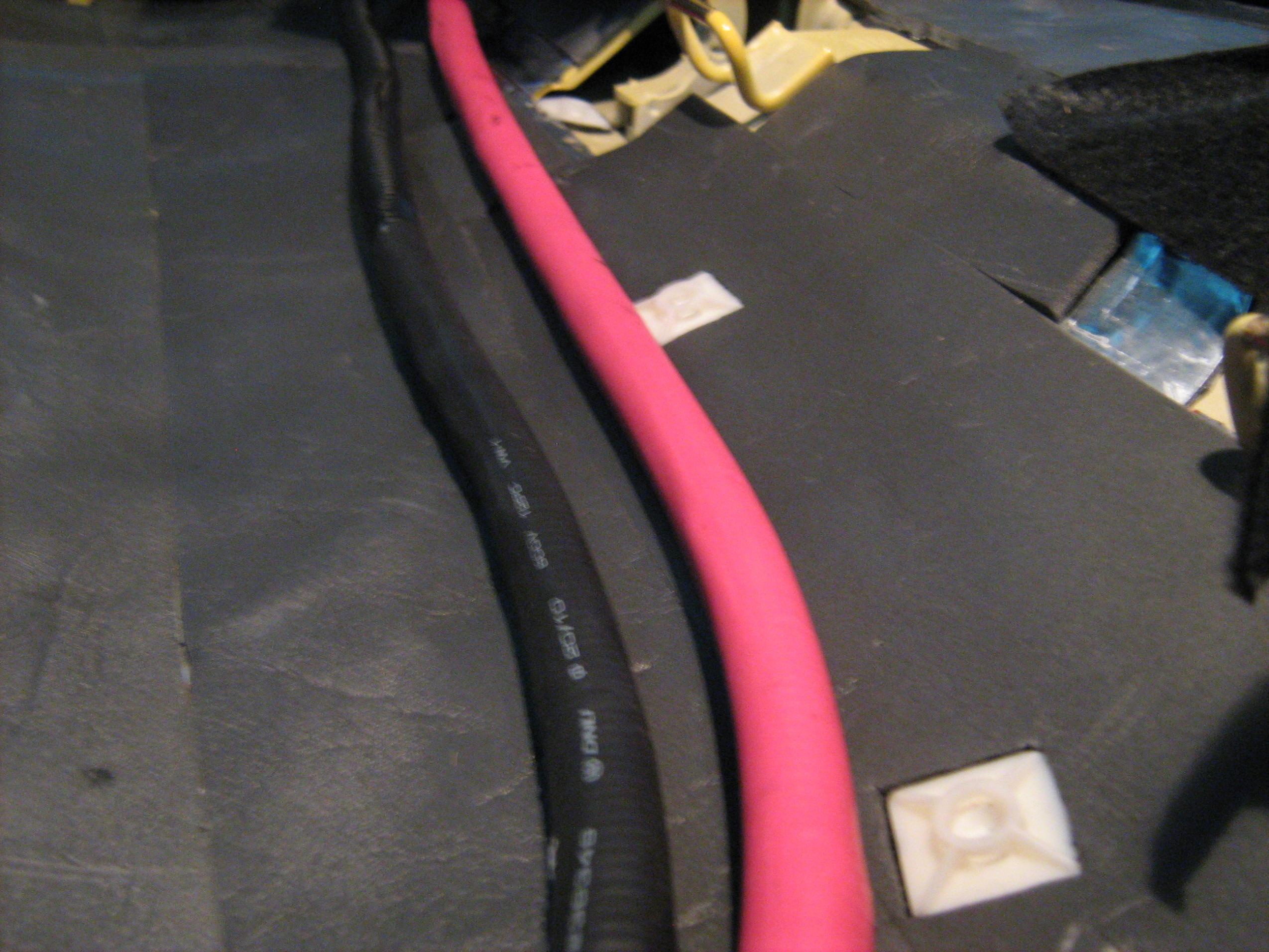

Здесь с клеммы АКБ приходил штатный плюс (одели его в гофру и термичку) на штатную же распределительную клемму в блоке предохранителей.
На одном из первых этапов возникли жаркие споры с судьёй по инсталлу (вплоть до вызова Главного). Мнения по поводу длины провода от клеммы АКБ до предов разошлись.И не только по этому вопросу. Дебаты были долгие, свои 10 баллов мы с трудом но отстояли. Дабы в будущем не наступать на грабли и не терять нервы/время на площадке было принято решение о переделке питания от АКБ.

Это второй и окончательный вариант, с изготовленной уже дополнительной распределительной шиной.
http://autozvuk.org/forum2/attachmen...9&d=1329252426
http://autozvuk.org/forum2/attachmen...0&d=1329158775
Здесь хорошо видно что теперь с клеммы АКБ идёт два провода (штатный и 2 AWG), независимые друг от друга. Штатный обеспечивает потребители самого авто, а второй - через преды - питание аудиосистемы.

[vvv]

Цитата:

Сообщение от Директор Луны

Концы проводов заделаны в медные обжимные втулки Dietz.
Наведение марафета (для бонусов и мастерства в проводке) - цветная маркировка проводов и стяжки с маркировкой.

да хватит уже про провода.
крепление монтажных панелей покажи.
или

Цитата:

Сообщение от Директор Луны

Есть. Не торопите события. Всё по порядку и всему своё время. Дойдём и до твитеров - там такой геморой шо... не позавидуешь.

[Директор Луны]

Цитата

Сообщение от vvv

Есть. Не торопите события. Всё по порядку и всему своё время. Дойдём и до твитеров - там такой геморой шо... не позавидуешь.

Я не писал про твитеры, я писал про двери.....

Есть. Не торопите события. Всё по порядку и всему своё время. Дойдём и до дверей - там такой геморой шо... не позавидуешь.

[Директор Луны]

Цитата

Сообщение от vvv

крепление монтажных панелей покажи.

Не покажу.



Позже. А пока.... смотри на крепление оборудования (комплектующих) производителем, с завода.
