Макеты ящиков

sinyagaev · 21.10.2011, 14:53

Предлагаю развить тему с (макетами, чертежами, размерами,рисунками и т.д.) Для тех кому лень, неумеет,нет времени и т.д. считать яшики самостояельно.

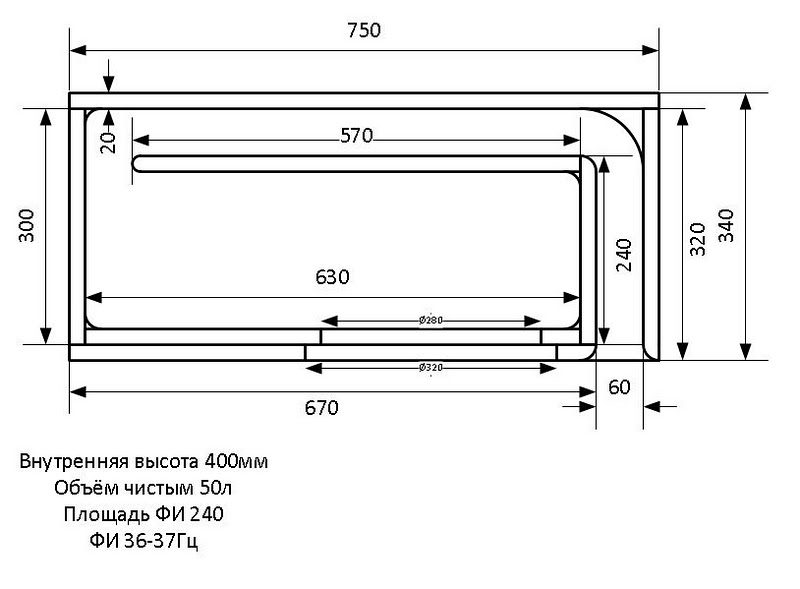

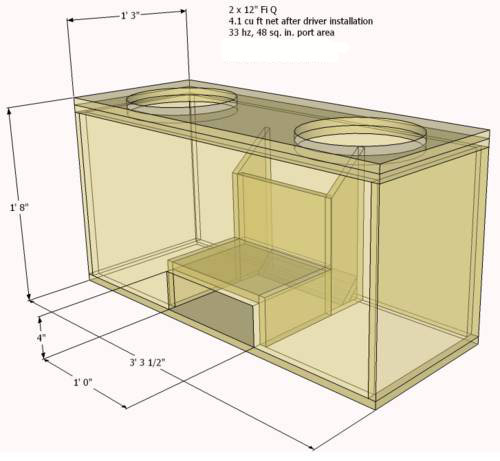

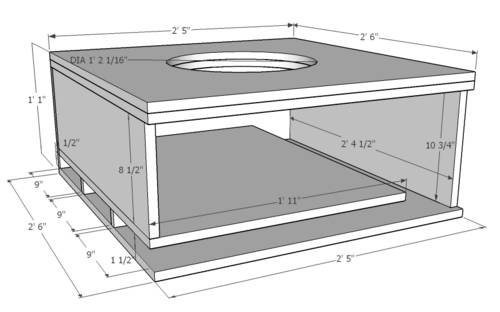

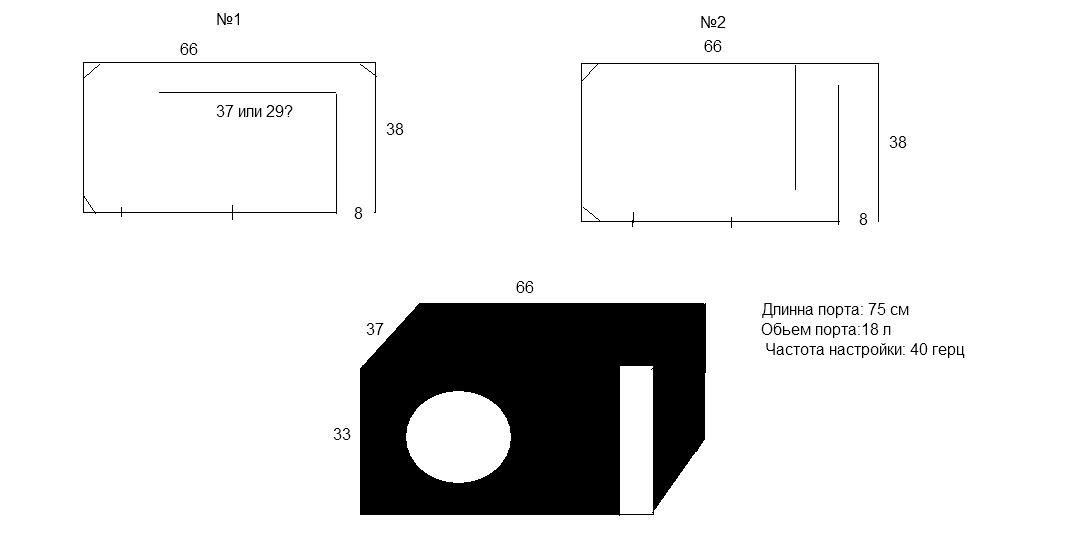

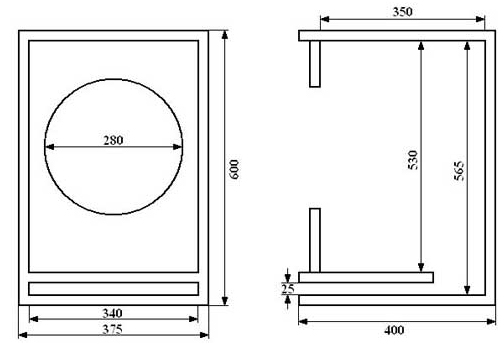

буду первым:

sinyagaev · 21.10.2011, 15:36

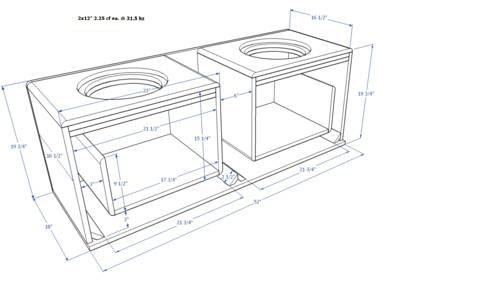

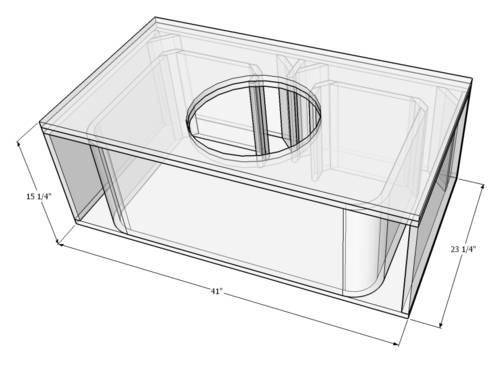

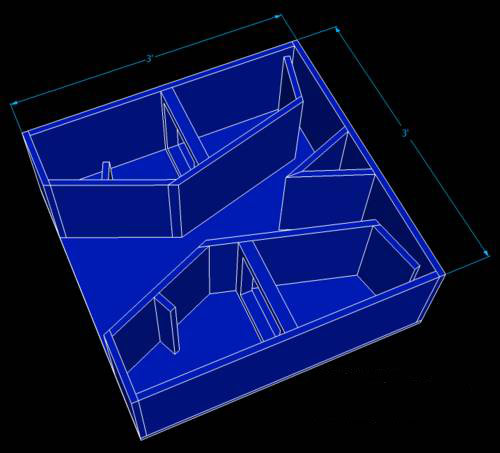

ешё

ФАНТОР · 21.10.2011, 18:55

Чего-то там не то См.пост 1 рис 1.(там где 45литров с настройкой якобы 38 гц)
длина порта 420+230 это 650 или 65см(не доглядел - с учетом толщины стенок еще +4см-итого 69см).А порт указан 75см длина.
При 65см длине объем ящика (и это без без учета динамика,но с вычетом объема фазика и его внутренней стенки) выходит в районе 49л, а при 75см в районе 46л(соответственно при 69см где-то посередине).И где тут правда?
Может лучше таки не лениться, а считать самому.Действия то простые.

sinyagaev · 21.10.2011, 19:43

Цитата:

Сообщение от ФАНТОР

Чего-то там не то См.пост 1 рис 1.(там где 45литров с настройкой якобы 38 гц)
длина порта 420+230 это 650 или 65см(не доглядел - с учетом толщины стенок еще +4см-итого 69см).А порт указан 75см длина.
При 65см длине объем ящика (и это без без учета динамика,но с вычетом объема фазика и его внутренней стенки) выходит в районе 49л, а при 75см в районе 46л(соответственно при 69см где-то посередине).И где тут правда?
Может лучше таки не лениться, а считать самому.Действия то простые.

и в правду ошибочка. там вместо 65 написали просто 75

ФАНТОР · 21.10.2011, 19:49

Все одно не то, к 230 надо еще добавить по 20 с обоих сторон-толщина стенок.Ведь 230 изнутри указано.Так что правильно 69см.Ну на закругление еще можно пару накинуть.

sinyagaev · 21.10.2011, 20:03

Цитата:

Сообщение от ФАНТОР

Все одно не то, к 230 надо еще добавить по 20 с обоих сторон-толщина стенок.Ведь 230 изнутри указано.Так что правильно 69см.Ну на закругление еще можно пару накинуть.

ггг там всё правильно!!!
смотри всего 69см ето если не учитывать тот квадрат где закругление. (розчёты его не учитывают) а если учесть то +ещё 6см 69+6=75

ФАНТОР · 21.10.2011, 20:25

Все правильно.Только удобнее для понимания 2 раза по 3 см
Так нагляднее.И все понятно.С объемчиком там все одно не чисто и при 75.

sinyagaev · 21.10.2011, 20:31

если быть точным то там 45.632литра.

ФАНТОР · 21.10.2011, 20:35

Цитата:

Сообщение от sinyagaev

если быть точным то там 45.632литра.

Растешь!!!

SOVA · 22.10.2011, 10:24

Цитата:

Сообщение от sinyagaev

если быть точным то там 45.632литра.

Молодец, умник!
А краевой эффект расположения порта возле стенки учитывал?
К вычисленной длине порта прибавь 4 - 5 см. с внутренней стороны и 2-3см с внешней. В сумме добавь 7 см.
Читайте, учитесь, всё у вас получится!

жан · 22.10.2011, 12:12

из этого становится понятно,что тема оч.не проста и оч.многим просто не по зубам.,. если обсуждение будет чуть подробнее - это уже будет не ликбез,а хорошее ПТУ!

АФ-Фтору топика - респект!

sinyagaev · 22.10.2011, 18:23

Цитата:

Сообщение от SOVA

Молодец, умник!
А краевой эффект расположения порта возле стенки учитывал?
К вычисленной длине порта прибавь 4 - 5 см. с внутренней стороны и 2-3см с внешней. В сумме добавь 7 см.
Читайте, учитесь, всё у вас получится!

не до конца понял. По вашим розщётам сколько получилось в сумме?

Добавлено через 1 минуту

Цитата:

Сообщение от жан

из этого становится понятно,что тема оч.не проста и оч.многим просто не по зубам.,. если обсуждение будет чуть подробнее - это уже будет не ликбез,а хорошее ПТУ!

АФ-Фтору топика - респект!

спс.
оказывается что нужно не просто картинки смотреть

)

K.O.S. · 22.10.2011, 18:43

НУ это про 15% виртуальное удлиннение порта, если он у стенки

к длине прибавть около 15% длины.

SOVA · 22.10.2011, 23:30

Цитата:

Сообщение от K.O.S.

НУ это про 15% виртуальное удлиннение порта, если он у стенки

к длине прибавть около 15% длины.

Нет, если порт в воздухе (внутри ящика вдали от стенок), то 30% от диаметра, если заподлицо с панелью, то 45-50%, а если у стенки, то 60% от диаметра или ширины (для прямоугольного).
Читайте литературу. Ссылку быстро не нашёл.

sinyagaev · 25.10.2011, 21:36

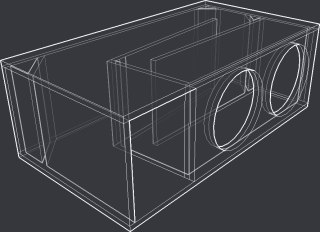

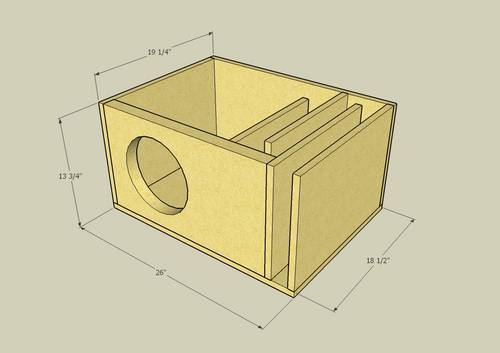

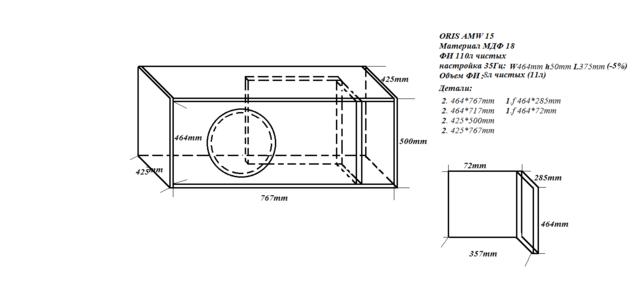

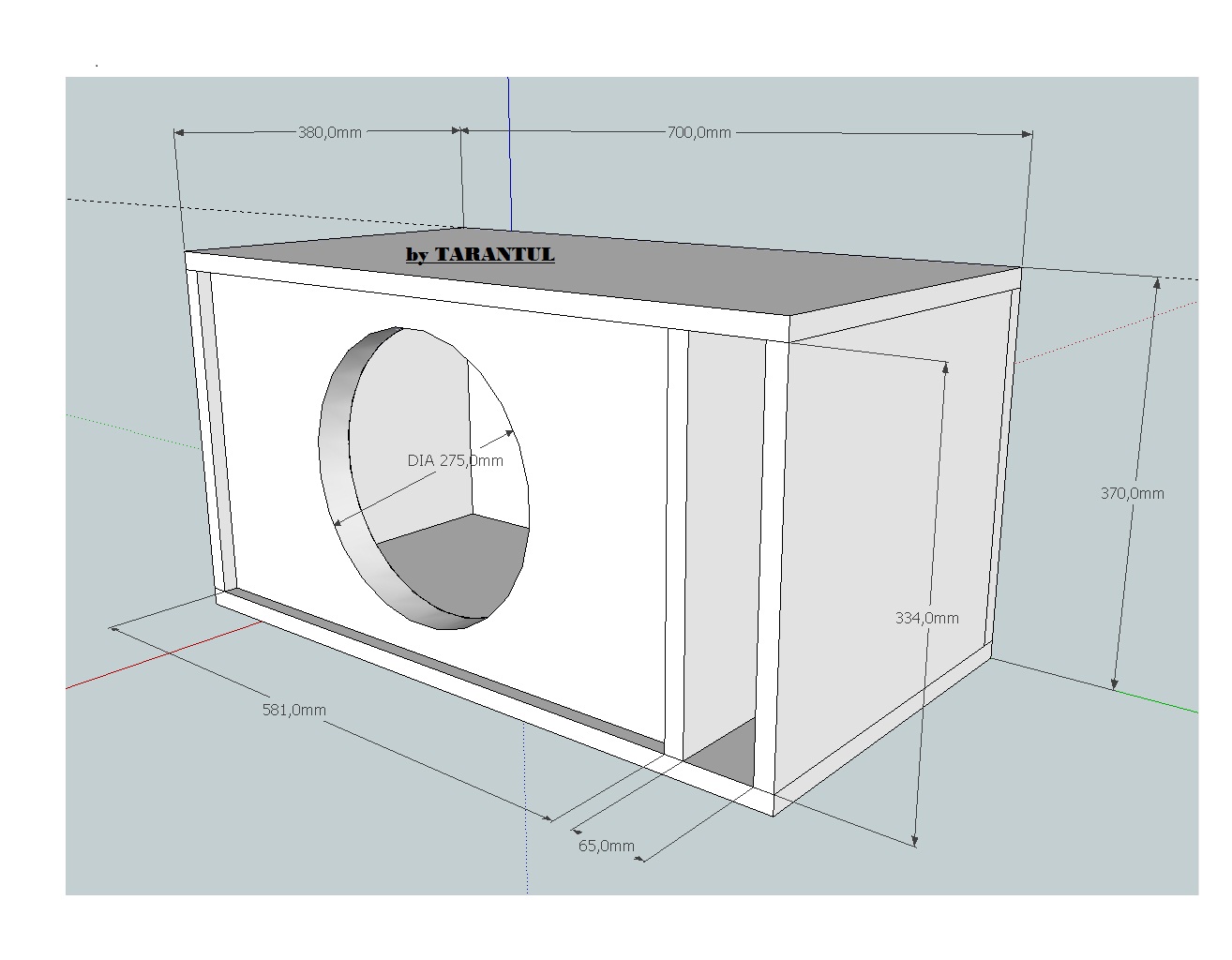

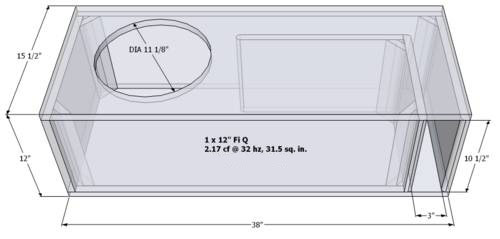

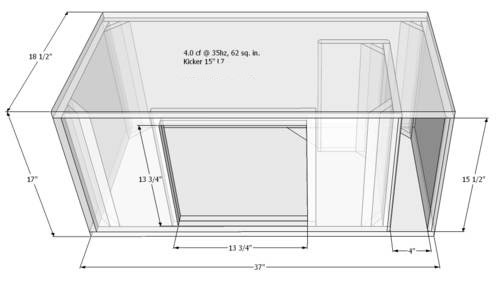

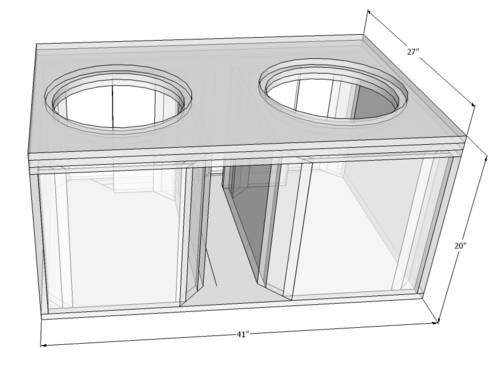

ешё

sinyagaev · 25.10.2011, 21:41

SOVA · 26.10.2011, 11:34

Я думаю, это бесполезная тема. таких рисуночков у меня на компе метров двести. За 20 лет ни одним не воспользовался. Всегда было необходимо что-то сделать своё, не так, по другому. Сам считал, чертил, измерял, проверял.

Не засоряйте интернет, он и так помойка.

sinyagaev · 26.10.2011, 22:42

Цитата:

Сообщение от SOVA

Я думаю, это бесполезная тема. таких рисуночков у меня на компе метров двести. За 20 лет ни одним не воспользовался. Всегда было необходимо что-то сделать своё, не так, по другому. Сам считал, чертил, измерял, проверял.

если бы вы скинули наглядные фото примеры суда, думаю вам были бы благодарны "по крайней мере Я точно"

Sergey-Xm · 01.11.2011, 14:22

http://www.avtozvuk.com/az/2001/10/p56-59.htm
Вот ссылочка,многое становится понятным.
А по поводу макетов-каждый проект по своему уникальный,повторять за кем-то не всегда получается,да и критерии почти всегда разные.Так что приходится в каждом конкретном случае придумывать все по новому.

муравей · 19.12.2011, 22:16

а как по мне- тема нужная, только хорошо б к этим ящикам писать под какой дин он строился и в какую машуну устанавливался, может кому и пригодится, меньше гемороя будет имхо.....
