домашняя аудиосистема из автомобильных компонентов

[Сергей Максимович]

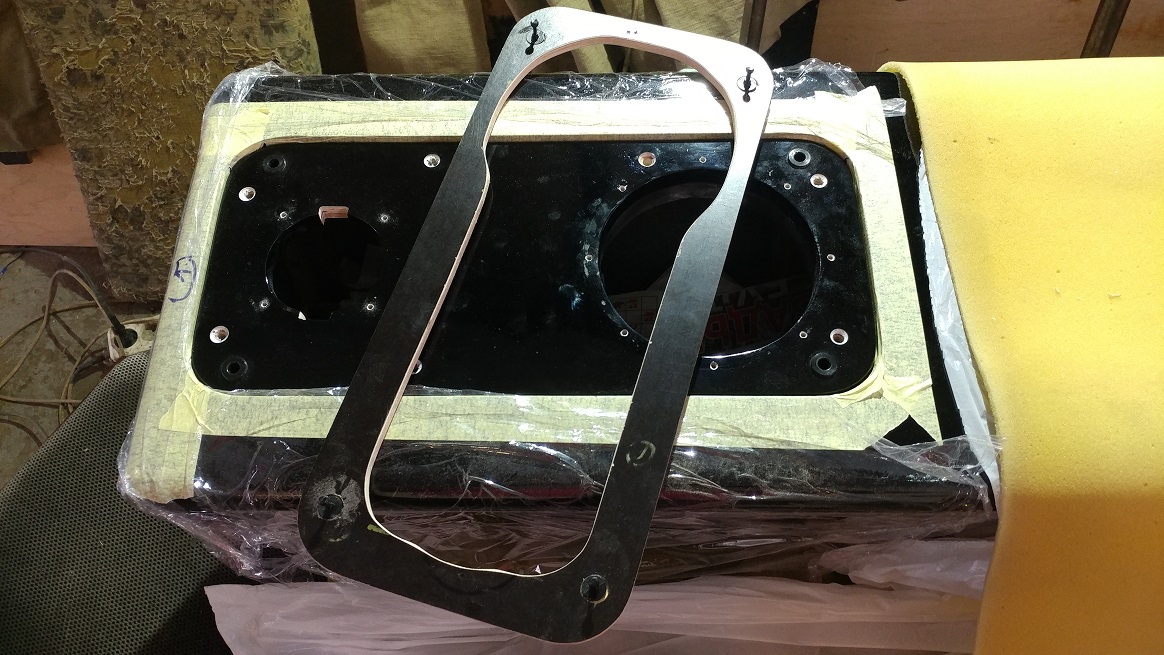

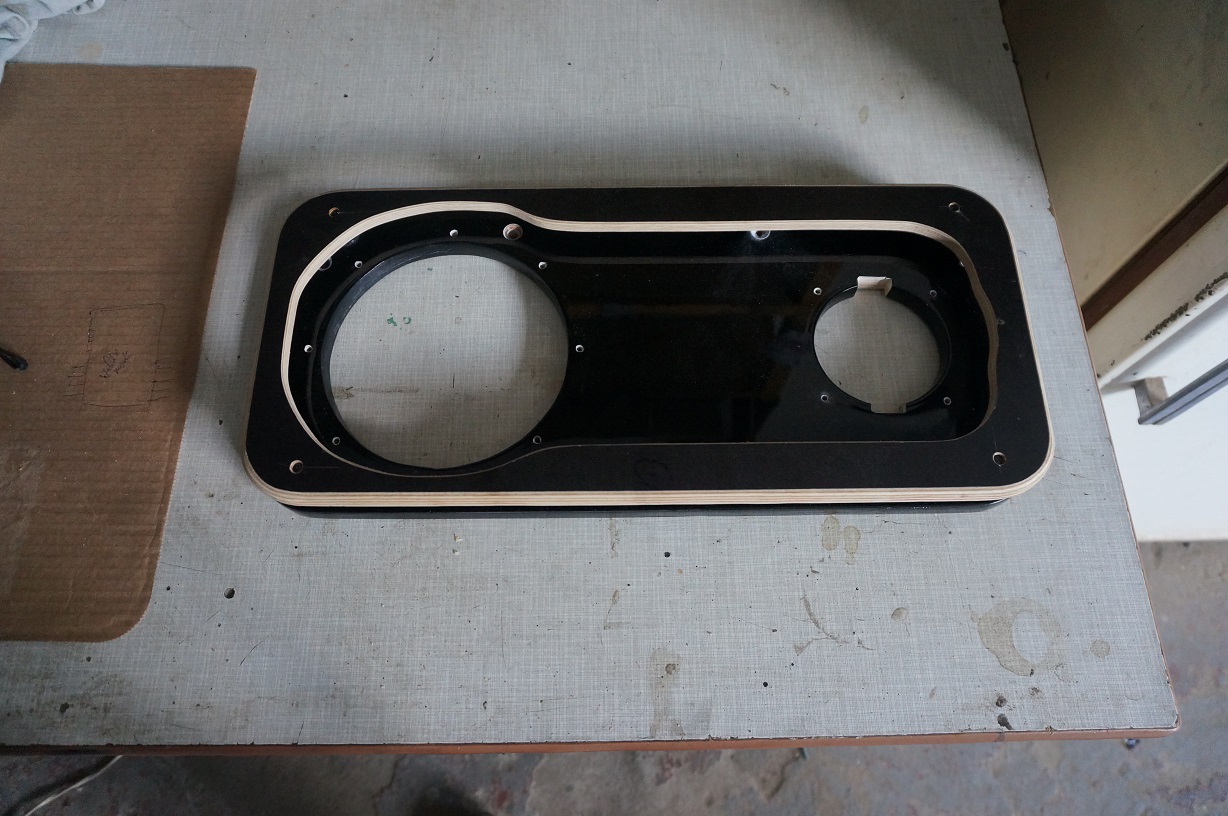

А вот и рамки , которые впоследствии будут обтянуты радиопрозрачной тканью .Фальшпанель, которая защитит ВЧ и СЧ/НЧ динамики.....

[Сергей Максимович]

День 22-й....
Продолжали делать фальшпанели для защиты ВЧ и СЧ/НЧ динамиков: точно совмещены ловители и втулки.... Подготовлены крепления головок на монтажной панели... Бокс для аппаратуры почти заверщен...КРАСАВЕЦ!!! с отверстиями для эффективного принудительного охлаждения. Далее трудоемкая и ответственная работа по подготовке к покраске!!! Уже знаем, что ЭТО такое!!! В полках для размещения аппаратуры тоже отверстия для потоков воздуха и проходы для кабелей. Ну и как уже упоминал...повышаем уровень и класс компонентов: на миды Brax 6.1PP примеряем достойный Helix A2 Competition с Рном = 2 х130Вт. А он еле,еле вмещается из-за торцевого расположения выходов и входов. Но с угловыми разьемами DLS все вопросы решаются...))) Не факт, что в окончательной редакции останутся упомянутые миды и усь для них......соберем, настроим, прослушаем, примем решение......Вариантов хватает...
НУ, а параллельно ищем мощный трансформатор с готовой первичной обмоткой ( кстати, может кто здесь предложит??? ), высококачественные регуляторы громкости ( ALPS ) и т.д....

[Сергей Максимович]

День 23-й....

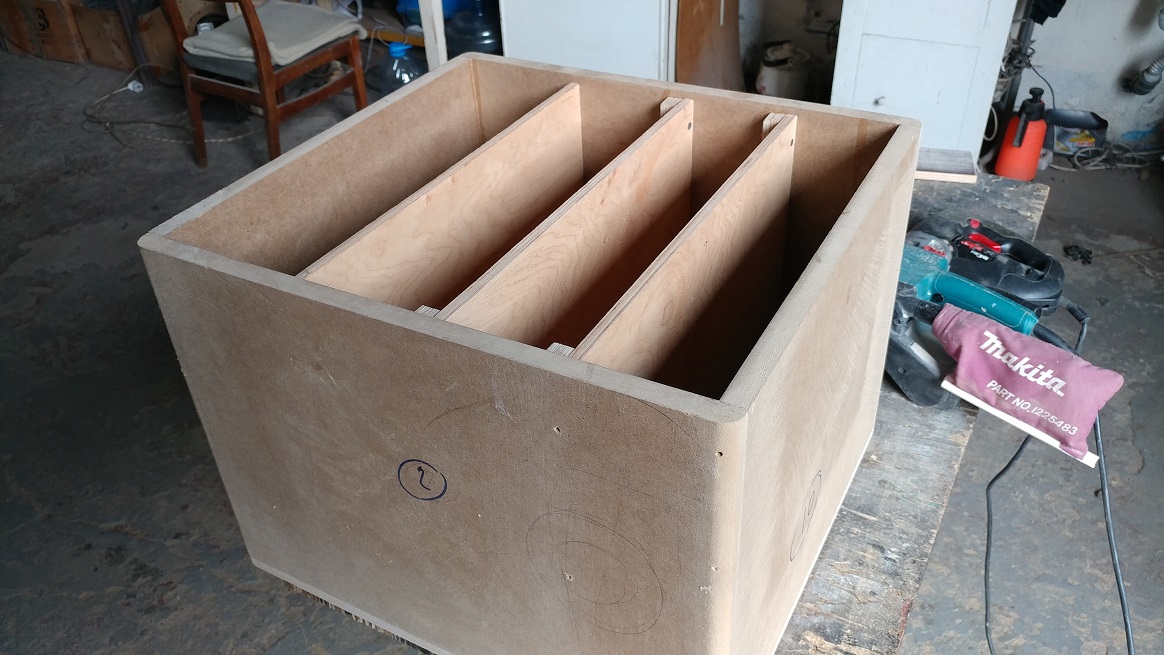

Продолжали изготовление бокса для аппаратуры....крепление полок, вырезание отверстий в задней панели под акустические терминалы, вентиляцию и т.д. Примеряем возможные варианты усилителей. Как я и упоминал, поднимаем планку : на НЧ предусматриваем Helix A2 Competition, на ВЧ планируем проверенный вариант Sinfoni 45.2. Пока так...соберем , настроим и послушаем.... Все получается аккуратно и красиво...Параллельно начали монтаж корпусов акустических систем. Это , как оказалось ОЧЕНЬ кропотливая и ответственная работа. Самое главное не поцарапать покрытие!!! Все движется очень медленно.....Но по мере навешивания на АС нужных элементов : акустические терминала, конусы и др, колонки прибрета.ют ОЧЕНЬ привлекательный вид...Это радует....Еще бы зазвучали СООТВЕТСТВЕННО!))))

[Сергей Максимович]

День 24-й....

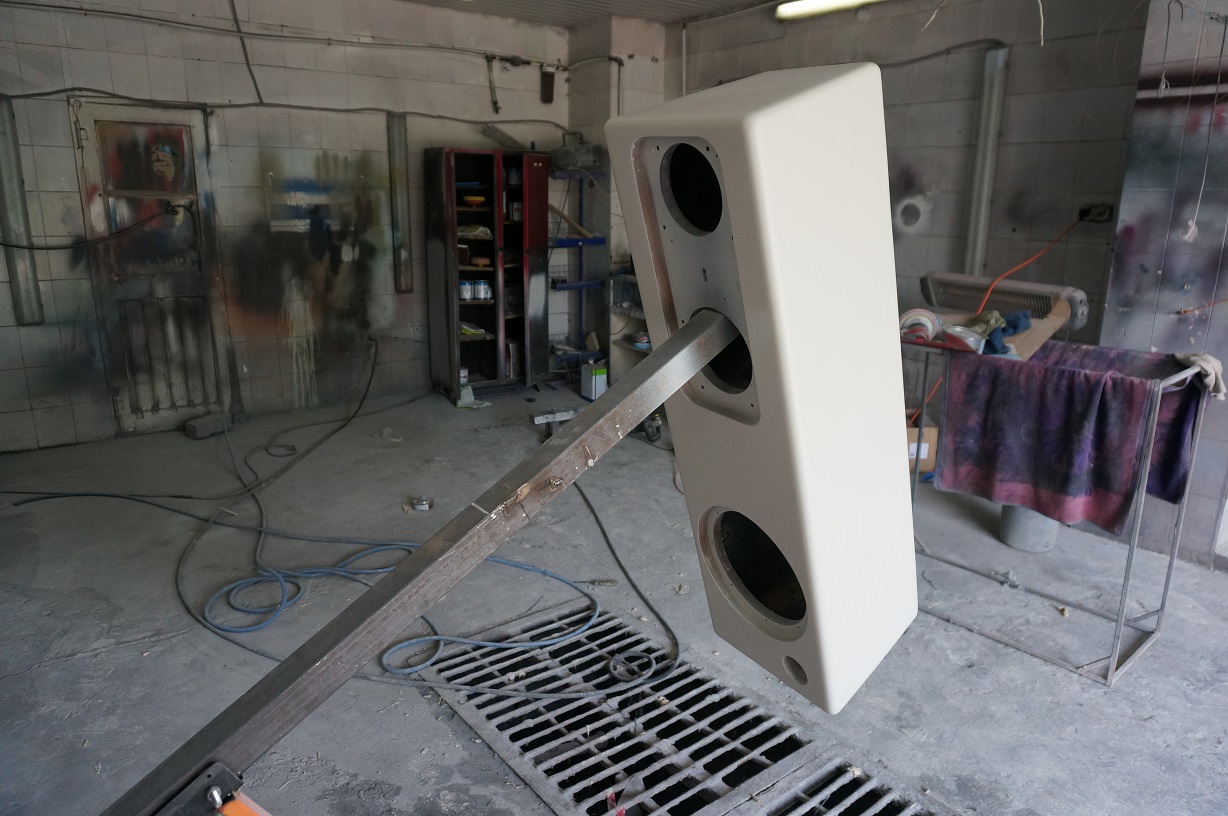

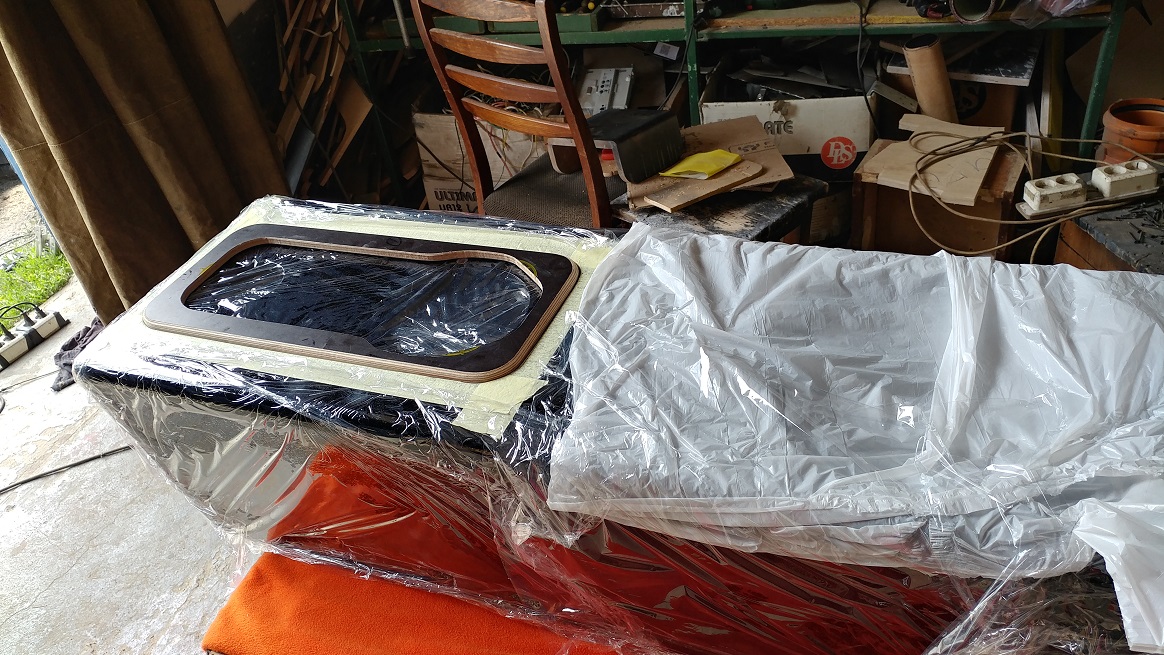

занимались изготовлением ( шлифовка, покраска) и обтяжкой радиотканью фальшпанелей, защищающих СЧ/НЧ и ВЧ динамики. Очень аккуратно и симпатично получились! все фирменно....Закончили шлифование бокса для аппаратуры и он готов к грунтовке...Стараемся учесть опыт изготовления корпусов АС. Подготовили все необходимые отверстия на задней панели бокса, отшлифовали и покрасили симпатичным матовым покрытием с шагренью. Установили акустические терминалы, RCA разьемы, вентиляторы...Очень серьезно и симпатично смотрится!!! Закрепили акустические провода в колонках, установили закрепили на герметичных прокладках монтажные панели для СЧ/НЧ и ВЧ динамиков, мощно и надежно на 8 винтах М6. Заполнили обьемы высококачественным демпфирующим материалом....НЕ удержались и установили фальшпанели, чтобы рассмотреть и полюбоваться почти готовыми изделиями....Классно смотрятся, шикарно!!!! Завтра перед установкой динамиков финишная полировка с воском, потом окончательный монтаж акустических колонок

[Сергей Максимович]

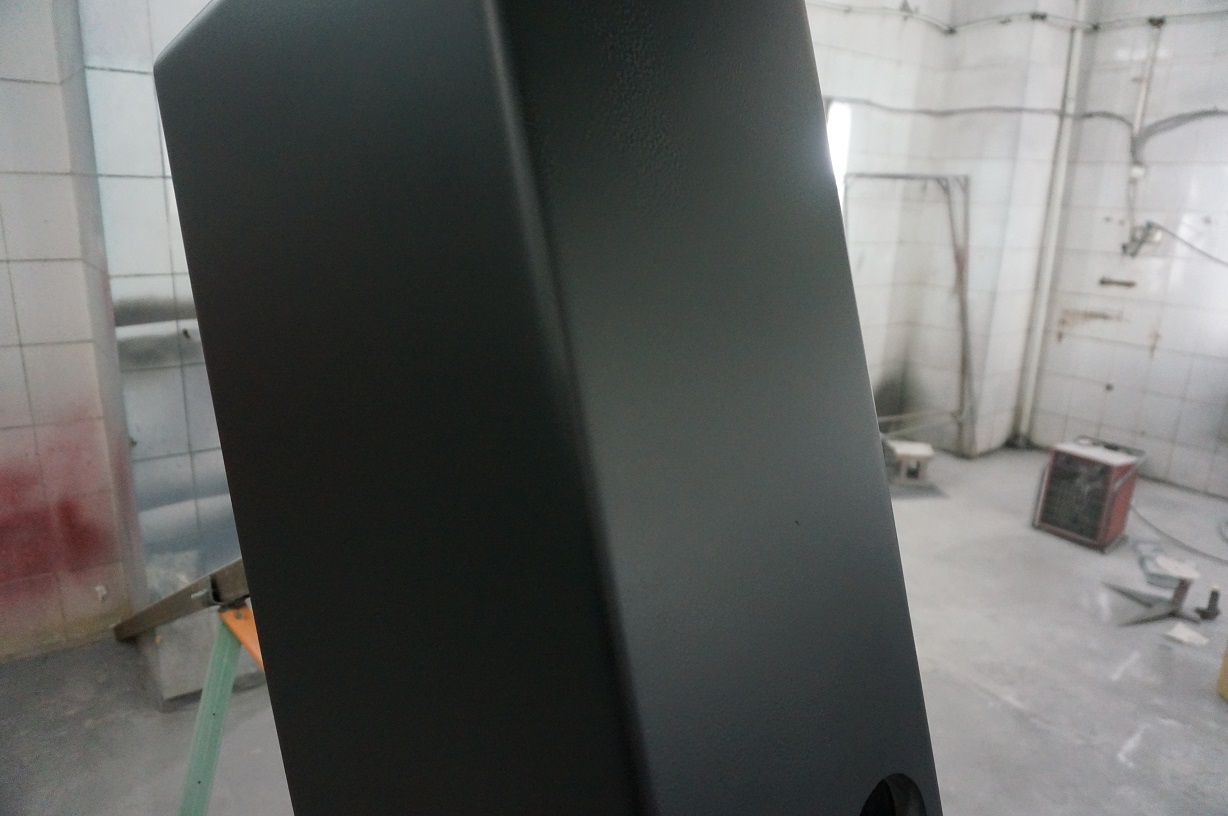

Поначалу цвет задней панели был серый ( такая краска под рукой оказалась), но мастер настоял: все должно быть выдержано в едином стиле, смотреться фирменно .... и перекрасил))) Кстати, монтажная панель , на которой расположены СЧ/НЧ и ВЧ динамики, как уже и говорилось, сьемная и крепится к колонке 8-ю болтами М6. Это сделано для возможностей маневра: вдруг придется все таки вернуться к 4-х полоске??? И как видно на фото акустические терминалы тоже с запасом на 4- е полосы!!

[Сергей Максимович]

День 24-й....или 25-й...)))
Ну что, поехали: финишная полировка корпусов, натерли воском и начали сборку, т.е. установку головок. Мидбасы как то не очень попали в крепежнын места, видимо предыдущие динамики были с другими посадочными размерами. Пришлось заглушить, пересверливать новые посадочные места. А вот сабы попали ....Смотрятся хорошо..... Бокс под аппаратуру загрунтован новой алюминиевой шпатлевкой...пробуем варианты, ищем технологию.....
Кстати, пояснения к одному из фото:
- на переднем плане идет сборка высоко интелектуальной продукции украинского выробныка!!
- на заднем плане китаец собирает китайский электроскутер!

[Сергей Максимович]

День 26-й...
Бокс для аппаратуры практически завершен, все проверено, после грунтовки зашкурен, поверхности выведены...С задней стенкой смотрится солидно!)) Вид сзади у акустики тоже хорош!)))
Завтра продолжение сборки акустики....

[Сергей Максимович]

День 27 -й...

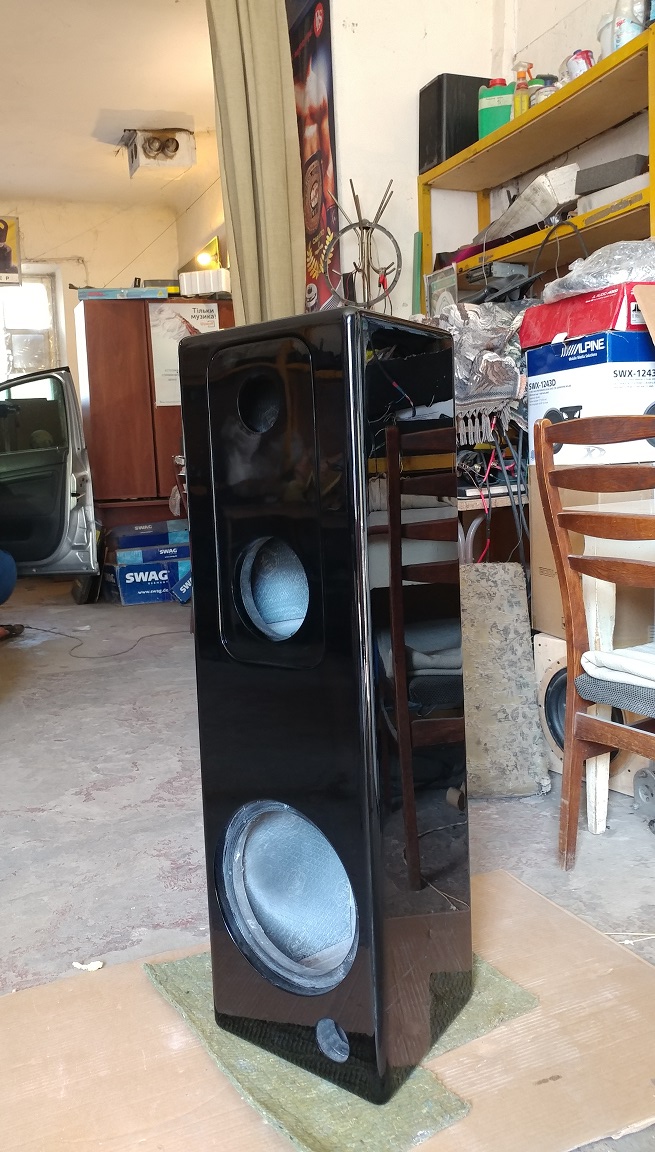

Итак , одна из колонок закончена, головки смонтированы, подключены, смотрится все ...более, чем шикарно!))) фирменно)) завлекательно....
Через дней десять проверим на звук. что получилось...
Кстати, сегодня получил трансформатор.....моща однако, вторичная 18мм2 медная шина!! Нормально!)))

[Сергей Максимович]

... получили готовый трансформатор...Мда, внешний вид....оставляет желать лучшего! НО! Проверили, отличные параметры... ток ХХ 130мА, очень хорошо, первичная намотана ПЭВ-1,25, вторичная медной шиной 18 мм2.То что нужно...правда немного гудит, придется ставить на демпферы и стягивать посильнее
Ну и наконец то завершили сборку 2-й колонки....Все собрано, подключено ..Хорошо, фундаментально и шикарно смотрятся..Причем ВЖИВУЮ намного лучше, чем на фото..Наверное, не умею снимать или тороплюсь... Еле вдвоем переносим, больше 40 кГ каждая.... МЕлкие недостатки в оформлении , конечно, есть..Но они мелкие и для первого( а может и последнего!)))) образца вполне приемлимы...Тем более, что к ним нужно очень внимательно приглядываться... В общем не знаю, как клиентам, а нам ОЧЕНЬ нравится внешний вид... Теперь все усилия на аппаратный блок и блок питания....

[Сергей Максимович]

День 27-й...кажется...

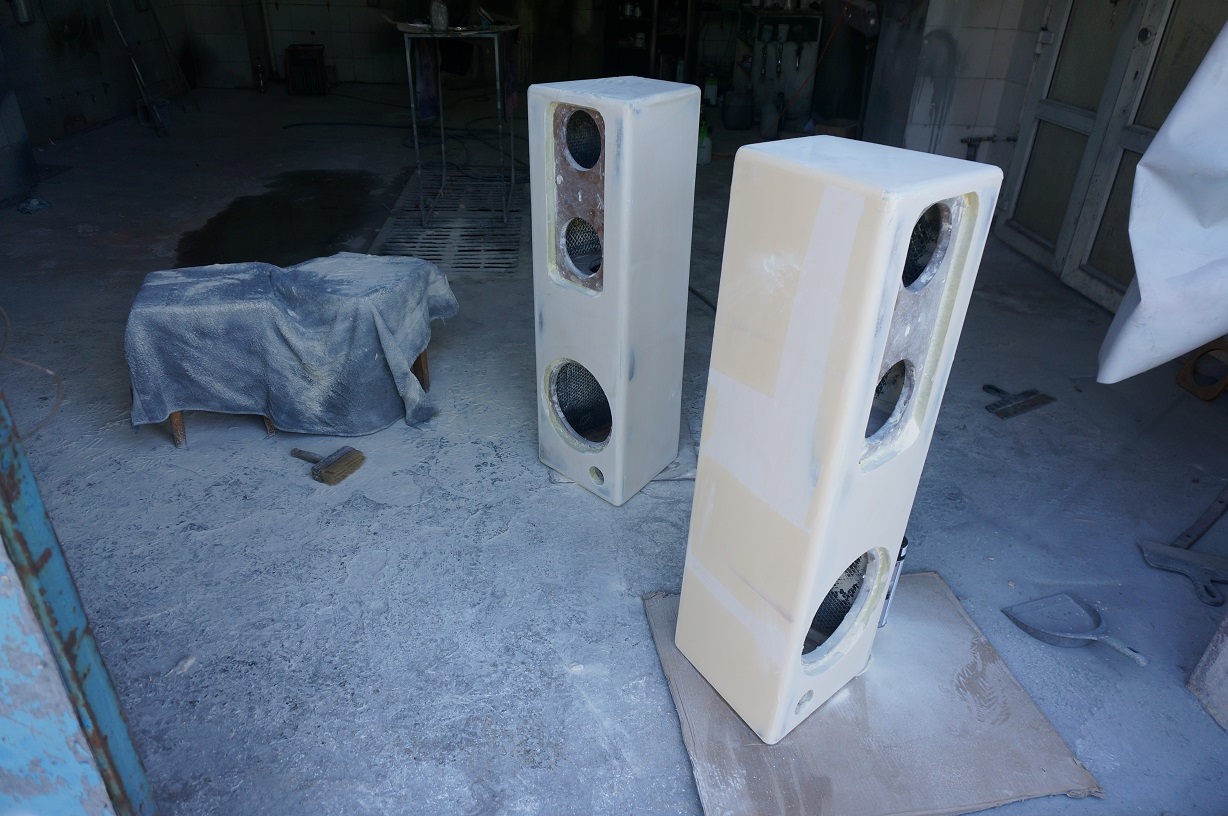

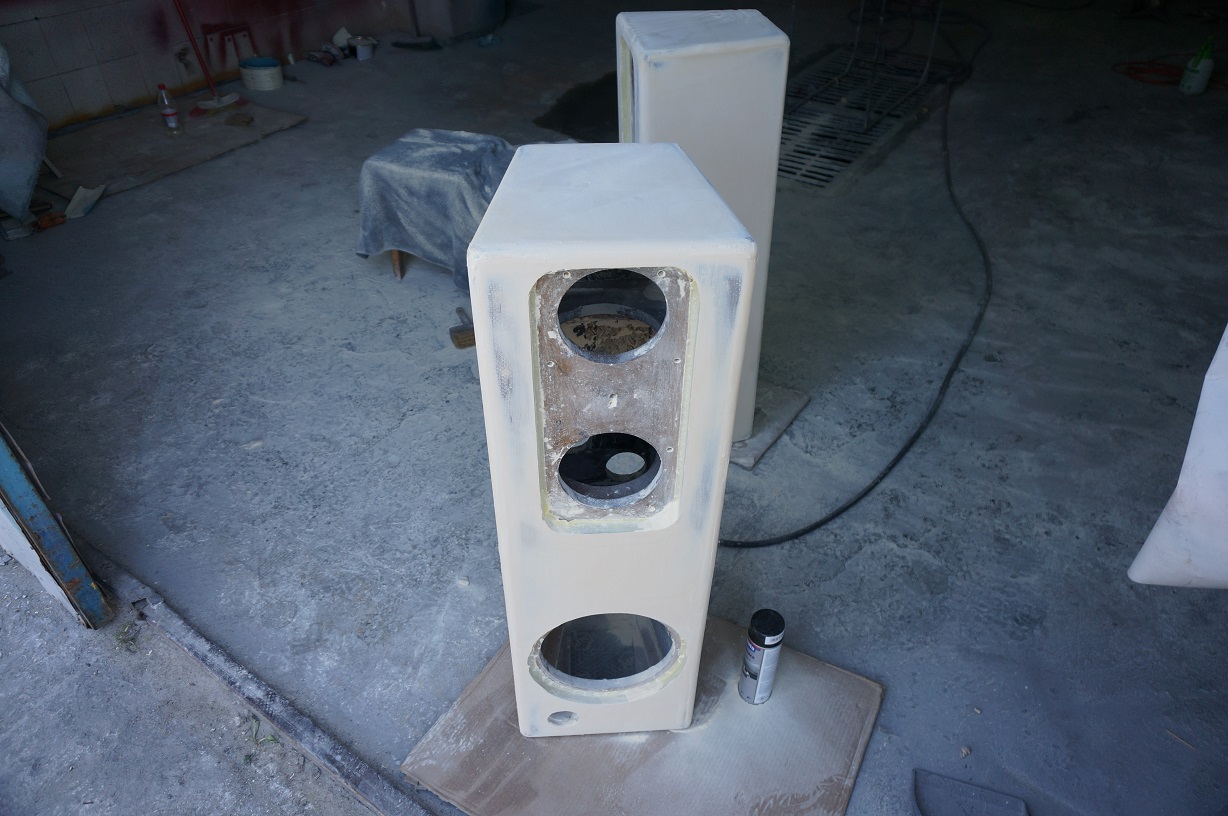

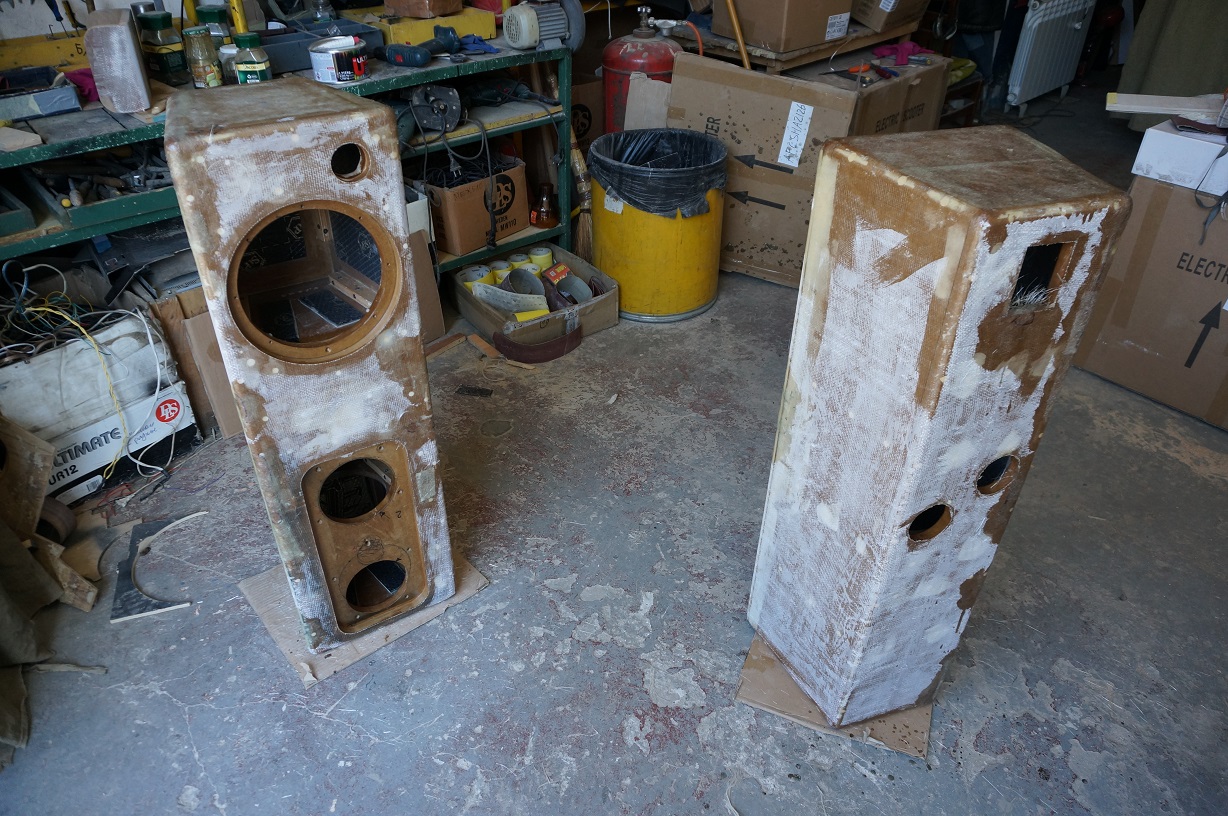

Загружены основной работой,поэтому урывками отвлекаемся на данный проект. Покрыли грунт-шпатлевкой, высохла уже, начнем шлифовку и потом....покраска, лакирование...Справа , кстати, лежит образец ,на котором отрабатываем НОВУЮ , как нам кажется, перспективную технологию подготовки к покраске...Поглядим потом на результаты...
Параллельно отрабатываем и прослушиваем вчерне варианты подачи сигнала на аудиосистему: аналог, оптика, блютуз и т.д.... В общем финал не за горами...он уже виднеется)))) Всем участникам проекта ОЧЕНЬ интересно каким он будет....
P.S. уже сейчас видно,что первоначальная смета превышена в...... 3,5 раза!!! ( это напоминет ремонт в квартире....)

[Сергей Максимович]

День 28-й...
Занимаемся мелочами, которые однако отнимают кучу времени. Собираем и распаиваем панель управления: сетевой выключатель, индикаторы уровня, регуляторы уровня.... Закончили акустические кабели: сабвуферы - Klotz Clarity 425 - 5мм2, НЧ \СЧ - Klotz Clarity 425- 5мм2 , ВЧ - VDH Clearwater - 2мм2. Все три пары запихнули в змеиную кожу ( кстати, рекомендую,хорошего качества ...от Genchik )....несколько жесткий такой ШЛАНГ получился, ну а что делать....?

[Сергей Максимович]

Леша, слюни потекли только от названий!)))) Но первый ОПЫТНЫЙ образец делаем не выходя за пределы определенной суммы! (акустика,усилители,корпуса, кабели ,аксесуары, процессор и т.д. ) И при этом максимально используем то, что есть на складе!! .А попутно экспериментируем с тем, что нам дают на прослушку КОЛЛЕГИ, поставщики и т.д.....Если конечный результат будет ПОЛОЖИТЕЛЬНЫМ!!, то следующий проект будет ЗАМЕТНО круче по компонентам!))))) Кстати, уже имеем реальную практическую пользу: отслушанные на АС динамики СЧ и НЧ, а также усилитель на миды, демонтируются и идут в интересный автомобильный проект, который мы параллельно делаем! Клиенту понравились....Пока что временно приостанавливаем проект домашки , слишком серьезный проект по авто! Может здесь покажу его.....если будет удачным!_))

[Gres]

Я так понимаю, в сухом остатке, вы скворчник многоквартирный сделали? Всё распродано, конечного товара нет, результата нет, сами себя на хвалили и дело с концом. Happy end - a Не будет?

[KyM_Kolya]

Интересный момент.. И Brax 6.1pp и Ground Zero Вы ставили и слушали в З.Я.???

[Сергей Максимович]

Да, конечно, все испытуемые динамики прослушивались уже в одном и том же обьеме- 30 л ( мы же его уже не изменим!!) , единственно, что мы могли изменить, так это...фазик или ЗЯ! Но фазик не дал никаких преимуществ, а даже несколько ухудшил звучание...уменьшилась четкость, артикулированность на нижнем мидбасе...

[KyM_Kolya]

30 литров-это почти дверь. То есть Ground Zero GZNK 165SQ может качественно играть в двери?

[Сергей Максимович]

Во-первых, он у нас в АС играл очень хорошо, я это писал...Во-вторых, я его заказал для проекта, который мы сейчас почти закончили ( я сказал, что напишу о нем ). Завтра , в понедельник буду настраивать эту машину и напишу о своих впечатлениях. НО!! предварительно я уже включал вчера систему с выставленными фильтрами, без задержек и уровни , фазы, крутизна ...ничего невыставлено.Просто прверил работоспособность системы, все ли включается и все ли работает..Так вот, мидбас такой глубокий и породистый, но не панчевый.......на вскидку эдак герц под 60...... А что вас удивило? у него Qtc=0,65 кажется....

Добавлено через 6 минут
Мы же , когда начинали проект АС, так и прикидывали....обьем для саба 20-25л, обьем для мидбаса....30-35л, всего 60л. Чтобы АС были не очень большими, а мидбасы можно было бы использовать автомобильные....а они , как раз и предназначены ТЕОРЕТИЧЕСКИ работать в 30-50л.....

[KyM_Kolya]

Просто я не знал параметров этого мида.Теперь понятно и интересно.

[Сергей Максимович]

Я скажу вам так, предварительно звучание у него вкусное...комерческое.Дверь у нас большая, достаточно жесткая,усилитель мощный Mosconi AS200.2, акустический кабель 2 х 4мм2, пара конденсаторов...Т.е. почти все благоприятно для баса и суббаса.... Понастраиваю и скажу свое мнение...

[KyM_Kolya]

Спасибо! Интересно.
