Помогите "прочитать" АЧХ мидбаса.

[SOVA]

К сожалению, вы выдумываете велосипед. Нельзя использовать мостовые усилители в измерителе "коробочка", потому что один из выводов динамика должен быть заземлён. Достаточно усилителя на ТДА2030 или 2050, или любой однополярный с большой ёмкостью на выходе, хоть 174УН7.

[igorvolikov]

Цитата:

Сообщение от SOVA

К сожалению, вы выдумываете велосипед. Нельзя использовать мостовые усилители в измерителе "коробочка", потому что один из выводов динамика должен быть заземлён. Достаточно усилителя на ТДА2030 или 2050, или любой однополярный с большой ёмкостью на выходе, хоть 174УН7.

Ок спасибо !
А с делителями я правильео основную идею понял ?

ЗЫ
2030А от 5ти вольт работает ?

[SOVA]

ТДА2030 работают от +-15 вольт

[igorvolikov]

Цитата:

Сообщение от SOVA

ТДА2030 работают от +-15 вольт

А бывают однополярные и немостовые ?

[SOVA]

К174УН7, ТДА2030 в однополярном включении. Посмотри схему в даташите на неё
http://pdf1.alldatasheet.com/datashe...S/TDA2030.html
рис 15.

[igorvolikov]

Порылся у себя.
Наше TDA2003 однополярную сос квозной землей.
Все как пологается. Там ват 5 можно отжать.
Думаю с головой хватит для нашего шипения.
Дома можно будет питать от БП
В машине от прикуривателя. Т.о. с мобильностью коробочки аопрос как бы решен.
Сегодня дособеру все , откалибрую окончательную версию.
Попробую еще методу Маши. Там мне софт больше нравится.

[SOVA]

Замечательно. Только собери ВСЁ в одном корпусе. Будет гораздо проще пользоваться.

[igorvolikov]

Цитата:

Сообщение от SOVA

Замечательно. Только собери ВСЁ в одном корпусе. Будет гораздо проще пользоваться.

Так и делаю. Купил корбочку плястиковую, клеммы , проводки , крокодилы. На выходных закончу.

Спасибо огромное за поддержку !

[SOVA]

Я всегда рад поддержать любого, кто сам руками что-нибудь делает.
Хочешь схему микрофонного предусилителя, чтобы включаться в линейный вход компа, а не микрофонный? Линейный вход прямее. Хотя, если ты измерял АЧХ, наверное у тебя всё уже есть.

[igorvolikov]

Цитата:

Сообщение от SOVA

Я всегда рад поддержать любого, кто сам руками что-нибудь делает.
Хочешь схему микрофонного предусилителя, чтобы включаться в линейный вход компа, а не микрофонный? Линейный вход прямее. Хотя, если ты измерял АЧХ, наверное у тебя всё уже есть.

Я откалибровал микрофон по правильному измерителю.
Таблица поправок в 1/12 октавы. Думаю на первое время хватит.

Но за предложение спасибо !

[igorvolikov]

Вот немного воды поутекло , но всеже.

Досталя из загашника ящики и решил немного поиграть с мидбасами Phase Linear Audiophile Six.

Но не это собственно важно.

Имеем мидбас с параметрами
FS 48
Qts 0,49
Vas 12 литров

Ставим в ящик около 12 литров. Ящик стандартный дверной. Т.е. по большому счету плоский с углублениями.

И все собственно прогнозируемо

FS подростает до 72. Qts подростает до 0,73
Как бы все должно быть хорошо , но всеравно гулковато както.

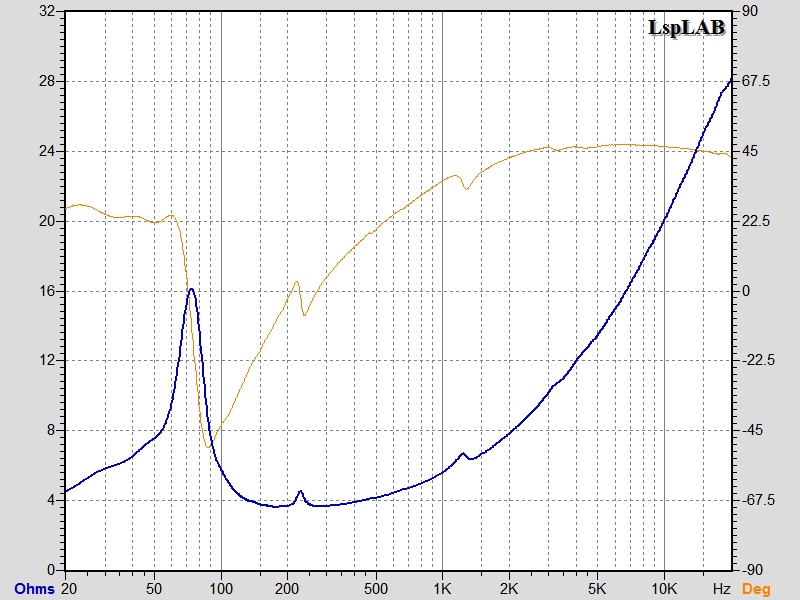

Снял Z в воздухе и в ящике.

Может будут мысли какие - что за неприятность на 224 герца.
И может ли это быть причиной гулкости ?

[m.a.k.c.]

Цитата:

Сообщение от igorvolikov

что за неприятность на 224 герца

Резонанс АС в целом судя по всему. Ясчег шумил?

[igorvolikov]

Цитата:

Сообщение от m.a.k.c.

Резонанс АС в целом судя по всему. Ясчег шумил?

Да шумил конечно.
+ распорки

Усе равно такая вот гач.

[Arrt]

Цитата:

Сообщение от igorvolikov

Может будут мысли какие - что за неприятность на 224 герца.
И может ли это быть причиной гулкости ?

Эта неприятность у тебя переползла вверх вместе с резонансом, с 80 Гц. Переходной процесс, может быть центрирующей шайбы. Заползла эта неприятность так высоко вероятно из-за задней стенки ящика, или из-за проблем с вентиляцией. Т.е. если вентиляция выходит в центре магнита, то задняя стенка слишком близко к магниту, а если вентиляция боковая, то близко боковая стенка. На гул врядли влияет.

Добавлено через 1 час 29 минут
Игорь! Если есть возможность, померяй импульсный отклик в ФЭ и ЗЯ. Может больше информации будет.

[SOVA]

224 герца - половина длины волны равна 0,76 метра.
Вполне может быть продольный резонанс ящика.

[Куряка]

Надави на динамик. Нет ли утечки воздуха из ЗЯ? В таких ситуациях на Z-кривой может вылезти пичёк, как у тебя.

[Arrt]

Цитата:

Сообщение от igorvolikov

Ставим в ящик около 12 литров. Ящик стандартный дверной. Т.е. по большому счету плоский с углублениями.


Как бы все должно быть хорошо , но всеравно гулковато както.

Если есть двусторонний скотч и обрезок бруска или рейки, попробуй сделать так, как на рисунке (красным показаны наклеенные бруски).
Я не художник , лучше словами : расстояния от динамика до первого бруска не должно быть равным расстоянию до второго бруска, и также расстояние от второго бруска до правого края не должно быть равно ни первому не второму.
