Getz Ultrafast

antiradar · 25.03.2011, 13:36

Однажды нужно было очень быстро поставить музыку в Гетчик.
Схема: ГУ (PIONEER DEH-3200UB)+2-кан.усилилитель (Carpower HPB-602)+компонентный фронт (CarpowerCRB-165SET).
Задачи: сделать все максимально быстро и без особого вмешательства хирурга (не резать карты, металл и тд.)
Комментарии к фоткам:

1. Хоть хозяин и сказал, что магнитола с завода...но, наверное не с завода, а с салона. Это только там могли так поставить...на распиляные кронштейны и изоленту.

2. Ставим новое ГУ. Т.к. нам не понадобятся выходы встроенного усилителя ГУ, можно их стянуть термоусадочкой. Заодно изолируем штатную проводку, идущую к динамикам.

3. Ну люблю я чтоб все было правильно. Ставим Пионеровскую шахту.

4. Снимаем карту - а там...почти никто не лазил. Приятно.

5. Сделали подиум, а он упирается в стекло. Придется дорабатывать.

6. Пока подиумы сохнут...

7. ...снимаем подкрылок и тянем силу к усилителю. Заодно вытрушиваем 3 кг грязюки.

8. Крепим силу чем чаще, тем лучше.

9. Шумим двери. Ставим половинку подиума. Примеряем карту, она не садится на место.

Снова дорабатываем подиум.

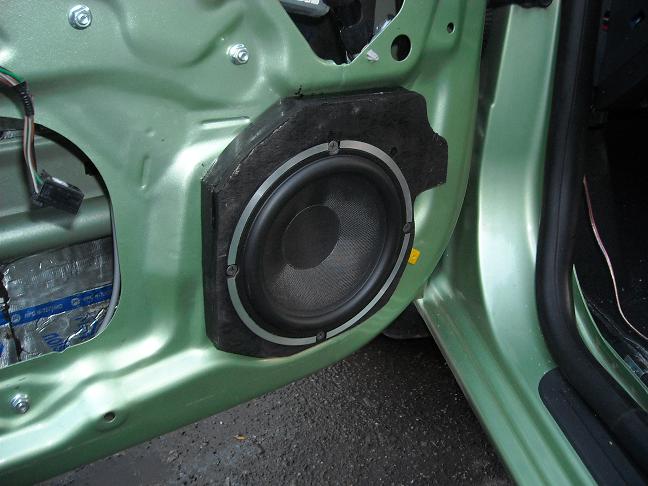

10. Первая половинка подиума крепится к филенке четырьмя потайными финтами М6 с самоконтрящимися гайками. Вторая на краске шурупами, которые проходят через динамик,две половинки подиума и металл филенки.

11. Проводка проложена, можно закатать виброй...

12. Аккуратненько и красивенько подключаем проводочки к усилителю...

13. Левый ВЧ.

14. Правый ВЧ.

15. Магнитолка на своем месте...

16. ...как и усилитель. К которому сохранился хороший доступ. Если салон выполнен с имитацией алюминия, то планка усилителя - оригинал.

antiradar · 25.03.2011, 13:36

17. Сзади усилителя пришлось выгнуть "постаментик" из алюминиевой полосы. Дело в том, что как раз под ним выходят воздуховоды для ног задних пассажиров. ПС: проводка была уложена позже...

18. Главный предохранитель на своем месте.

Весь инсталл занял чуть-чуть больше дня.
ПС: кроссоверы спрятаны в недрах кик-панелей.

K.O.S. · 25.03.2011, 13:50

А какой фронт?

antiradar · 25.03.2011, 13:55

Цитата

Сообщение от kostyaizznu

А какой фронт?

carpower crb-165set

K.O.S. · 25.03.2011, 14:34

А вото с установленной картой? пространство между картой и динамиком не заполнялось?

woolfer · 25.03.2011, 15:03

А не стремно было оставлять провод питания в столь агрессивном месте (над колесом, если я правильно понял)?

wollik · 25.03.2011, 15:10

Цитата:

Сообщение от woolfer

А не стремно было оставлять провод питания в столь агрессивном месте (над колесом, если я правильно понял)?

А что стремного? у меня там же

только под подкрылком,а тут его нет походу.
Тест проходил внезапный - дтп, в переднее левое колесо.
Вывод: проводка не пострадала

antiradar · 25.03.2011, 15:12

Цитата:

Сообщение от woolfer

А не стремно было оставлять провод питания в столь агрессивном месте (над колесом, если я правильно понял)?

Че ему стремно должно быть? Он крепко держится. Там же еще подкрылок...провод находится над подкрылком. Теоретически на него даже грязь попасть не должна.

Цитата

Сообщение от kostyaizznu

А вото с установленной картой? пространство между картой и динамиком не заполнялось?

Он там практически плотно прилягает. Если зазора сантиметр есть, то и хорошо...но диффузор о карту не бьется. Внешне карта выглядит как стоковая. Не резаная, не ковыряная.

Добавлено через 3 минуты

Цитата:

Сообщение от wollik

А что стремного? у меня там же только под подкрылком,а тут его нет походу.
Тест проходил внезапный - дтп, в переднее левое колесо.
Вывод: проводка не пострадала

про ДТП жжошь...

AlexMonacor · 25.03.2011, 15:58

Цитата:

Сообщение от Директор Луны

Для каких целей?

пустить дыму

Директор Луны · 25.03.2011, 16:07

Цитата

Сообщение от Alex.z

пустить дыму

Дым сам прийдёт,всему своё время

тьфу-тьфу-тьфу
пс Для громкого названия
ultrafast
можно было не полениться этот кусочек засунуть в гофру - подкапотное а особенно подкрыльное пространство самые неблагоприятные в плане агрессивной среды.

Жека kleo · 18.04.2011, 16:12

под сидуху,как по мне ,не самое функционально -удобное место. вечн кто-то ногами потопчет..)

K.O.S. · 22.04.2011, 12:20

Цитата:

Сообщение от Жека kleo

под сидуху,как по мне ,не самое функционально -удобное место. вечн кто-то ногами потопчет..)

ну да, особенно если просто так усиль кинуть под сидушку

загляни рядышком в тему с Туксоном

antiradar · 22.04.2011, 12:45

Цитата

Сообщение от kostyaizznu

ну да, особенно если просто так усиль кинуть под сидушку

загляни рядышком в тему с Туксоном

1. Чтоб достать до данного уся в данной машине со второго ряда сидений нужен размер обуви 56.
2. Если бы устанавливался другой (большой) усь, то, возможно, было бы выбрано другое место/сделана защита.
3. Читаем строчку сделать все максимально быстро. Естественно можно было сделать с подиумной установкой, фальшпанелью и выездными салазками. Машина учавствовать в соревнованиях не будет. По этому от скрытого феншуя можно отказаться...

K.O.S. · 22.04.2011, 12:52

ну что ты, я к жеке клео обращался

я притензий не имею

читал тему внимательно.
И это о том, что если надо - человек сделает, чтоб не вымазывалось, в частности я, поскольку в нубире и 42 го достаточно чтоб до недовангога достать, а если нет-то нет.

q_w_e_r_t_y · 22.04.2011, 13:24

Цитата:

Сообщение от Жека kleo

под сидуху,как по мне ,не самое функционально -удобное место. вечн кто-то ногами потопчет..)

у меня гетц, под пасажирским сидением EOS AE-620T! можешь нагуглить его размеры..)) никто не затоптал пока))

Жека kleo · 23.04.2011, 00:35

эй злые феи))
я иммел виду вчастности такого плана установку! а в общем, я очень ЗА,усь под сидло)
разошлись сразу)

John · 24.04.2011, 10:48

Цитата:

Сообщение от q_w_e_r_t_y

у меня гетц, под пасажирским сидением EOS AE-620T! можешь нагуглить его размеры..)) никто не затоптал пока))

На заднем сиденьи, то и дело толкаеш его...и твой загнутый коврик нифига не помагает.
