SOVA 15.02.2010 11:07

Измерительная приставка

Вложений: 4
Для измерения динамиков и усилителей наконец сделал приставку:

Универсальная измерительная приставка для компьютера.

Давно и успешно пользуюсь звуковой карточкой компьютера для измерения параметров различных аудиодеталей. С её помощью можно и номинал конденсатора измерить, и параметры Тиля – Смолла для динамика вычислить, и измерить коэффициент искажений усилителя. Одно но – маленький диапазон входных и выходных напряжений у компьютерной звуковушки. Да и на входе с выходом одна и та же сигнальная масса. Подключишь к сложному прибору – тут же петля по массе наводки ловит. Сколько разных приспособлений я к компьютеру паял: и делители, и развязку по входу, и усилитель на линейный выход, и известную «коробочку» для спикершопа. Иногда весь стол заставлен этими коробочками с проводами.
А сейчас мне понадобилось измерять очень низкие искажения усилителей – ниже 0,01%. Для этого нужны ещё два устройства – полосовой фильтр для получения чистого синуса и заграждающий фильтр для выделения гармоник. Я понял, что с таким обилием примочек надо что – то делать. И родился проект универсального измерителя.
Что можно объединить в одном корпусе?
- Регулируемый усилитель сигнала линейного выхода до 5В с делителем 500мВ, 50мВ, 5мВ, 0.5мВ (2 канала).
- Усилитель мощности на 5 Ватт
- Балансный входной масштабируемый усилитель с плавной регулировкой и переключателем чувствительности 100В, 10В, 1В, 100мВ, 10мВ (2 канала).
- Фильтр для получения сигнала 1 кГц с КНИ 0,0008%.
- Фильтр для выделения гармоник и подавления сигнала 1 кГц.
- «Коробочка» для измерения параметров динамиков.
- Калибратор: источник меандра 5В 50Гц.
Я бы добавил сюда приспособление для Z-метра, но на передней панели места не осталось.

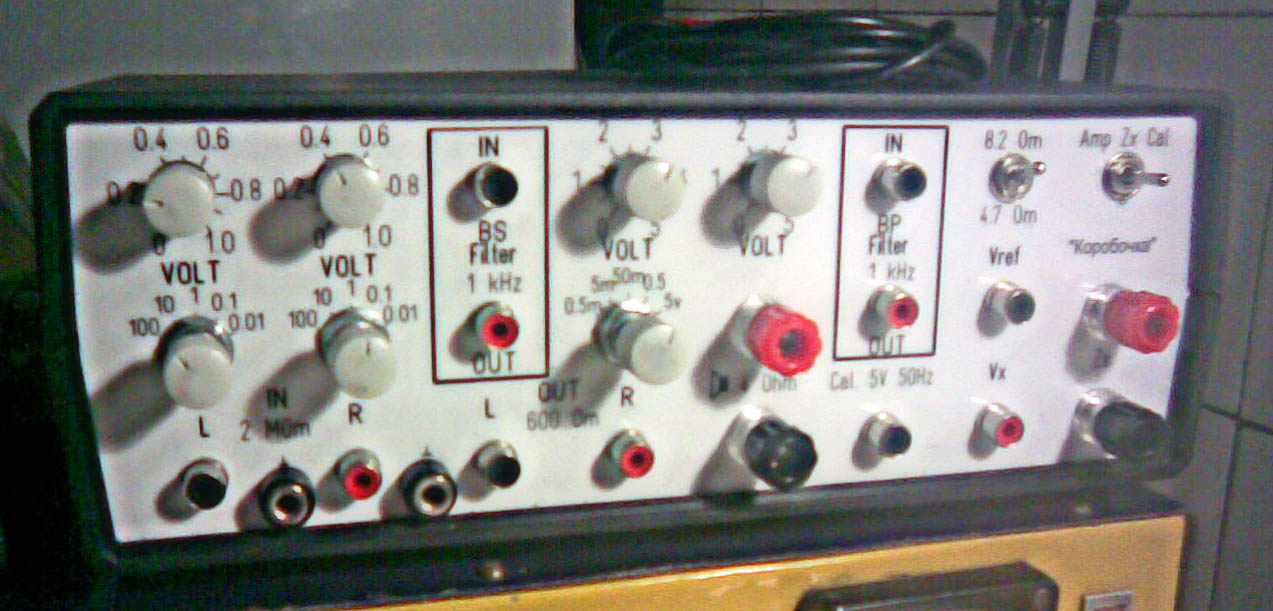

Вложение 1012
Что и как я делал?
Схемы собирались с миру по нитке. Входной дифференциальный усилитель по классической инструментальной схеме с моими доработками. Выходной усилитель с делителем считал сам. Усилитель мощности по стандартной схеме на TDA2050. Фильтры 1кГц по схеме Лукина из Радиохобби №2,2000г. Коробочка по стандартной схеме из Speaker Work Shop. Стабилизированный блок питания +-12В 1А на 7812/7912 стабилизаторах. Собрано это навесным монтажом на монтажных платах в пластиковом корпусе для радиоподелок с рынка. Получилось не всё сразу, запускал по частям, даже ещё нужно экранировать входные платы с переключателями, но работает всё очень хорошо.
Теперь и низкочастотный осциллограф, и правильный генератор, всё есть, и место на рабочем столе немного занимает.

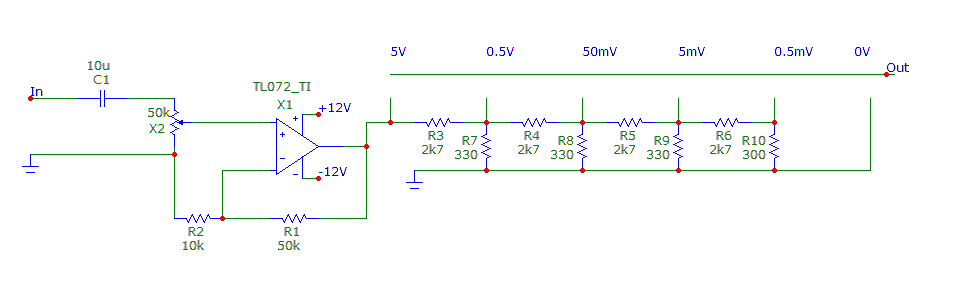

Здесь представлю только схемы выходного:
Вложение 1015

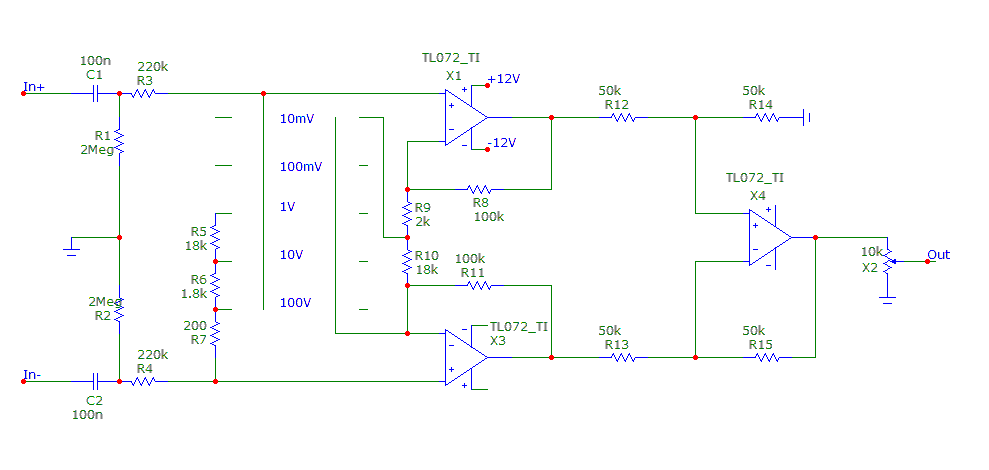

и входного усилителей:
Вложение 1014
всё остальное есть на территории инета.

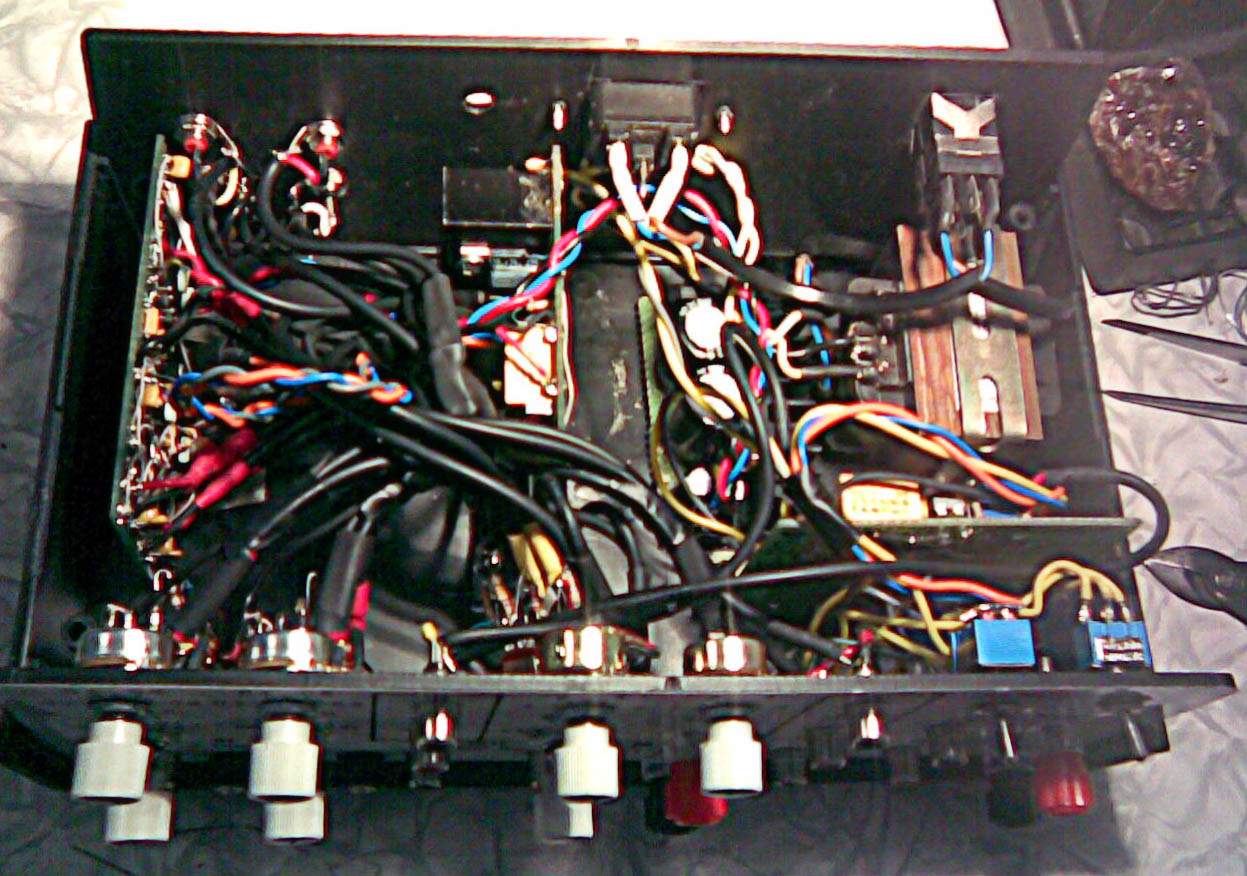

И наконец, фото внутреннего монтажа:
Вложение 1013
Не очень понятно, зато все соединения экранированы.

Alex_1.3i 15.02.2010 20:07

Да... При всей простоте каждого узла в отдельности (особенно когда все так по отдельности нормально работает), собрать грамотно все в кучу и запихать в корпус - это почти подвиг. Одним словом - здорово!
