Искажения STEG K4.01
Недавно был у меня на столе в ремонте усилитель STEG K4.01.
И, пока он после ремонта находился на обкатке, у меня нашлось время получить два интересных графика. Графики зависимости коэффициента искажений от частоты. Вот они: (Ага что-то с форумом, картинки не грузятся):) http://ib3.keep4u.ru/s/2012/05/13/6d...5168e5aa93.jpg http://ib3.keep4u.ru/s/2012/05/13/81...1b0326e954.jpg Дел в том, что просто коэффициент искажений на частоте 1 кГц (стандартное измерение Кг) не даёт полной картины качества звучания усилителя. Ну 0,08%, и что это значит? А поведение Кг от частоты даёт понимание величины обратной связи, запаса петлевого усиления, первого полюса на графике коэффициента усиления усилителя без ООС, и ещё некоторые величины. Вот, например, первый график. Для наглядности показана третья гармоника и сумма всех верхних гармоник. При увеличении частоты график ползёт вверх, до уровня 1% на частоте 10кГц. Также видно, что уровень верхних гармоник даже выше уровня третьей гармоники. Я называю это "хвостами", мой друг говорит про такую картину спектра гармоник "караван верблюдов". Это значит, что запаса петлевого усиления у схемы на высоких частотах недостаточно, звук будет "колючим", "грязным", напрягающим при долгом прослушивании. Второй график показывает те же параметры усилителя после прогрева и точной регулировки тока покоя выходных транзисторов. Ведь именно выходные транзисторы (а в этом усилителе стоит пара силовых полевиков в схеме с ОИ и усилением напряжения) дают большую часть искажений. На втором графике видно, что, хотя поведение характеристик и не изменилось, но общий уровень высоких гармоник упал раз в десять. И что особенно радует, уровень верхних гармоник стал намного ниже уровня третьей гармоники. Конечно, звучание усилителя от этого значительно улучшилось. Вывод: Регулировка тока покоя выходного каскада - необходимая процедура в любом усилителе, особенно серийном. Правда, проводить её нужно на прогретом усилителе и с длительным контролем, не менее часа, иначе может наступить тепловой пробой выходных транзисторов. P.S. Раз уж начал играться с новым инструментом (измерителем), так играться по полной. Вот, для сравнения, график искажений очень хорошего усилителя Alpine MRV-F409: http://ib3.keep4u.ru/s/2012/05/15/d2...5ba57261fe.jpg Обратите внимание на масштаб графика. Заведомо более честный усилитель (в 10 раз). |
Re: Искажения STEG K4.01
Вложений: 1
В продолжение темы.

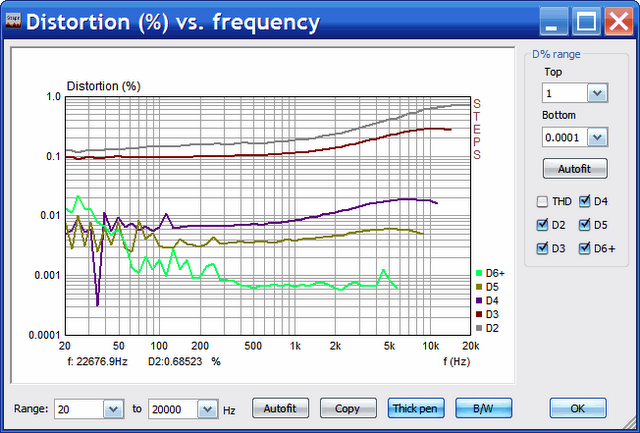

Дошли руки до измерения своего без ОООС-ного усилителя "ФИЛИН". Вот, например, зависимость Кг от частоты: Вложение 19644 Видно, как кардинальным образом отличаются графики. Во-первых, практически нет роста Кг с увеличением частоты. Во-вторых, уровни верхних гармоник гораздо ниже, чем уровни второй и третьей. Как вы думаете, звучит ли этот усилитель? Более подробно усилитель "ФИЛИН" описан здесь. |
Re: Искажения STEG K4.01
Цитата:
|
Re: Искажения STEG K4.01
В ООС-ном усилителе вторая и третья гармоники задавлены ниже уровней более высоких. Так что их уровень не показателен. А с точки зрения TAD важно соотношение гармоник разных порядков. Это хорошо видно на последнем графике. TAD у Филина около 60-100, это немного.
|
Re: Искажения STEG K4.01
SOVA,невже хтось може почути вухом 0.1% спотворень звуку?
|
Re: Искажения STEG K4.01
Цитата:
|
Re: Искажения STEG K4.01
Serginio, можете себя проверить сами.
Тестовый диск AudioDoctor FSQ2, треки с 58го по 71й содержат образцовые записи и с искусственно внесёнными искажениями: общие THD (0.3%, 1% и 10%), вторая и третья гармоники с разными уровнями уровнями (0.1%, 1% и 10%). Конечно, очень много зависит от системы, но на хорошей аппаратуре разница между образцовой записью и 0.3%THD ухом ловится уверенно. |
Re: Искажения STEG K4.01
Якраз скачав нещодавно цей диск.
Спочатку вдома на домашніх послухаю. Але шось мені здається, що це буде маловагомим фактором на фоні багатьох "как" в авто. |
