Цитата:
|
Я лично купил СССР гильзы
http://s56.radikal.ru/i151/1004/a9/1fef1183a965.jpg Обжимал гидравлическим, который стоит около 1000 гр., но я заплатил за смену аренды 50 гр. . http://i003.radikal.ru/1004/49/6d6beef588bf.jpg И вот что получилось . http://i073.radikal.ru/1004/5d/af43e43a0cd5.jpg http://s005.radikal.ru/i211/1004/d8/a173eba9d953.jpg сверху натянул термо усадку и всё теперь окей |
Не надо ничем эти гильзы обжимать, а уж тем более запаивать в них кабель. Предназначение гильзы - обеспечить надёжный контакт в гнезде под зачищенный кабель. При закручивании болт опрессовывает кабель в наконечнике и придаёт ему(кабелю в наконечнике) форму полукруга нужного диаметра(диаметр гнезда), обеспечивая надёжный контакт:ok:. В случае пайки придать наконечнику форму и диаметр гнезда при помощи болта не получится - усилия не хватит, как следствие - ненадёжная фиксация, маленькая площадь контакта. Если уж сильно хочется паять, то делать это можно после опрессовки наконечника болтом в гнезде - откручиваем, пропаиваем. PS: Паял наконечники только в случае, если в гнезде тоже планировал фиксацию пайкой(при рассверливании гнезда под больший диаметр) http://photofile.ru/users/joker-avto...#mainImageLink |
Цитата:
Задача этих наконечников не дать всем (или большинству) проволочек многопроволочной жилы "расползтись" в разные стороны (далекие от места контактного прижатия зажимающим винтом), ну и от возможного (а как по мне неизбежного) разрыва проволочек при вращении зажимного винта. Никаких манипуляций по предварительной опрессовке таких трубчатых наконечников не требуется:meowth: |
С этими наконечниками все ясно.Но хоть на фотки Ганса гляньте.Там же не эти изделия.И винт в колодке уся не заменит гидрообжимку:D.Зато питающая клемма класс! Эх, поспешил хлопец...
P.S.В Керчи был. |
Те гильзы, что у ganss используются для соединения двух кабелей. Зачищенные концы кабеля вставляются с обеих сторон и обжимаются прессом. Было два коротких кабеля, а стал один длинный:) |
Цитата:
Честно говоря не думаю, что такие гильзы запресованнные в ПВ3 будут лучше вышеупомянутого Dietz-а с нормалым безкислородным кабелем зажатого выжимными винтами колодки усилителя. Цитата:
|
Цитата:
В так называемых дитцевских (есть и другие производители) контакт будет более полным.А в соединительных только под винтом и вдоль оси под ним же с противоположной стороны.Ибо - не разожмешь,скорее резьбу сорвешь в колодке.Потому и поспешил.Хотя полгода назад вроде это было дефицитом. |
У АСКО есть на все диаметры НТ-шки.
Спрашивай в ближайших магазинах электротоваров. У мну есть 25 и 35 ые. Если пару-тройку штук, то могу подогнать. Самому надо 4 шт. НТ50,0-25, но упаковку влом покупать. У кого есть - куплю ежели чего:) |
Я вот перечтиал все посты и не доганяю, зачем ети лишние переходы медь + левандосовский сплав + опять медь.
Почему просто втупую не залудить и обточить под нужную форму???!!. А ети переходы лишь добавляют сопротивления и гемороя. Сушествует в физике выражение : "Где холодно там жарко" А ети обжимные наконечники - лишние холодные соединения!!! З.Ы. Все сказанное имхо. |
Вложений: 1
Немного оффтоп, но для поделиться опытом:

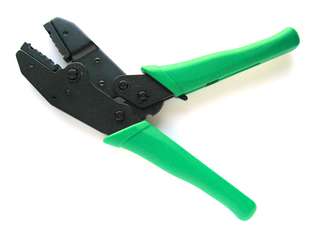

Когда мне на работе нужно подключить в автомобильную проводку навсегда какое-либо устройство (сигналку или навигатор), то я использую неизолированные наконечники малого сечения: 0,5 - 1,5мм.кв. Скручиваю два зачищенных проводка, сверху надеваю наконечник и обжимаю клещами с губками 2Е. Получается прочное и долговечное соединение, которое разъединить можно, только обкусив провод. Мобильная замена пайки. Вот фото клещей, только губки плохо видно: Вложение 2879 |
Столь малые сечения и на скрутку пойдут....
для сечений/токов побольше: http://m-a-k-c.users.photofile.ru/ph...161439052.jpg? http://m-a-k-c.users.photofile.ru/ph...161439119.jpg? http://m-a-k-c.users.photofile.ru/ph...161439146.jpg? http://m-a-k-c.users.photofile.ru/ph...161439195.jpg? http://m-a-k-c.users.photofile.ru/ph...161438976.jpg? |
О я таким апаратом работал +
|
Цитата:
|
Цитата:
|
Вложений: 1
Наконечники хорошая штука, но когда их не было под рукой обошелся "подручными" средствами : Кусочек серебряной полоски и смазка суперконт - контакт думаю не хуже чем с наконечником (на фото примерка кабеля, поэтому без гофры и термоусадки, 25кв.)
|
Re: Наконечники
Цитата:
Проблем не возникало? |
Re: Наконечники
Цитата:
|
Re: Наконечники
Цитата:
Делал себе так на питание усей с 20мм кабелем вот например http://lh6.googleusercontent.com/_Hc...U/s800/067.JPG |
